Beschreibung

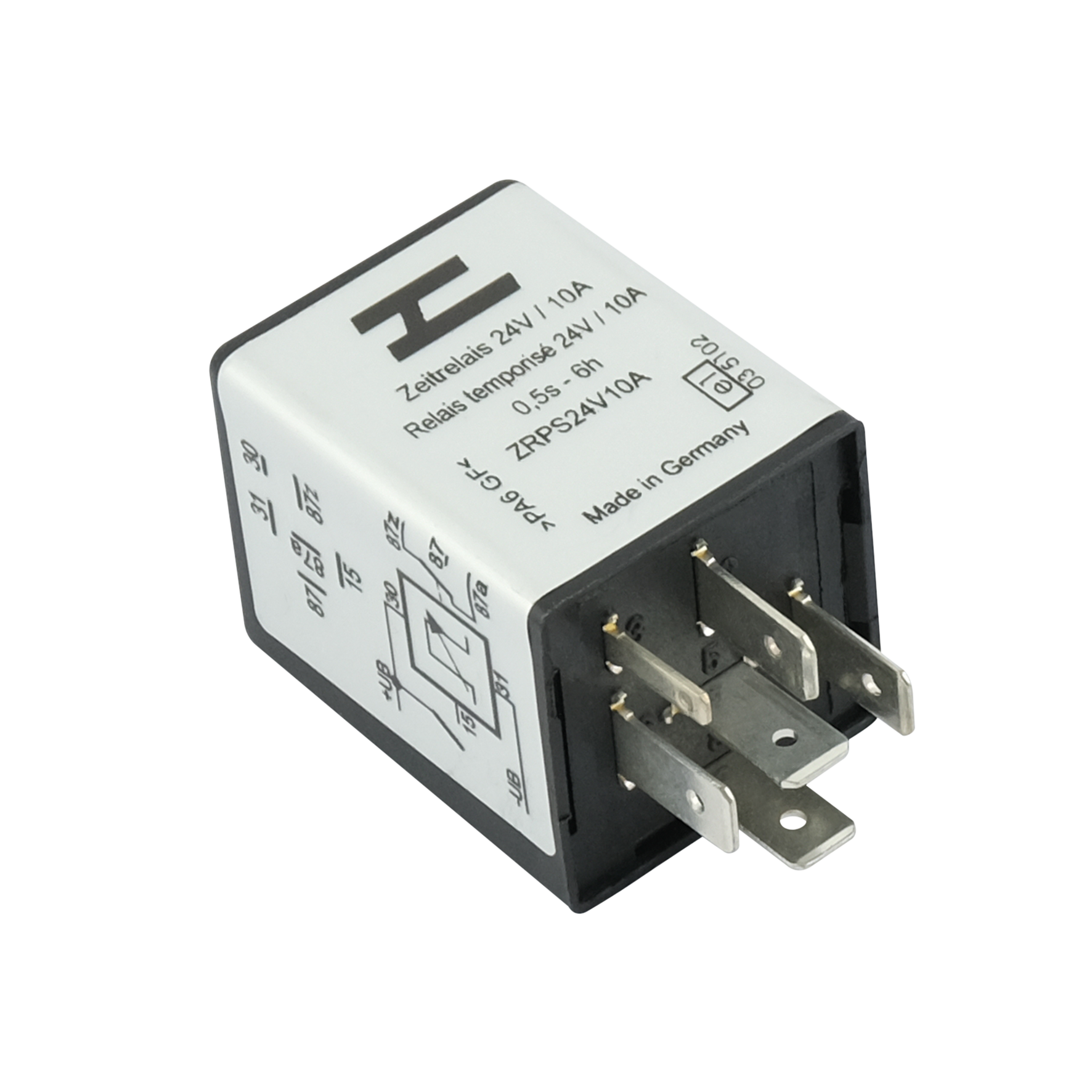

Relaisform: Zeitrelais
Schaltfunktion: Wechsler / Öffner
Spannung: 24 V
Leistung Arbeitskontakt: 10 Ampère
Leistung Ruhekontakt: 10 Ampère

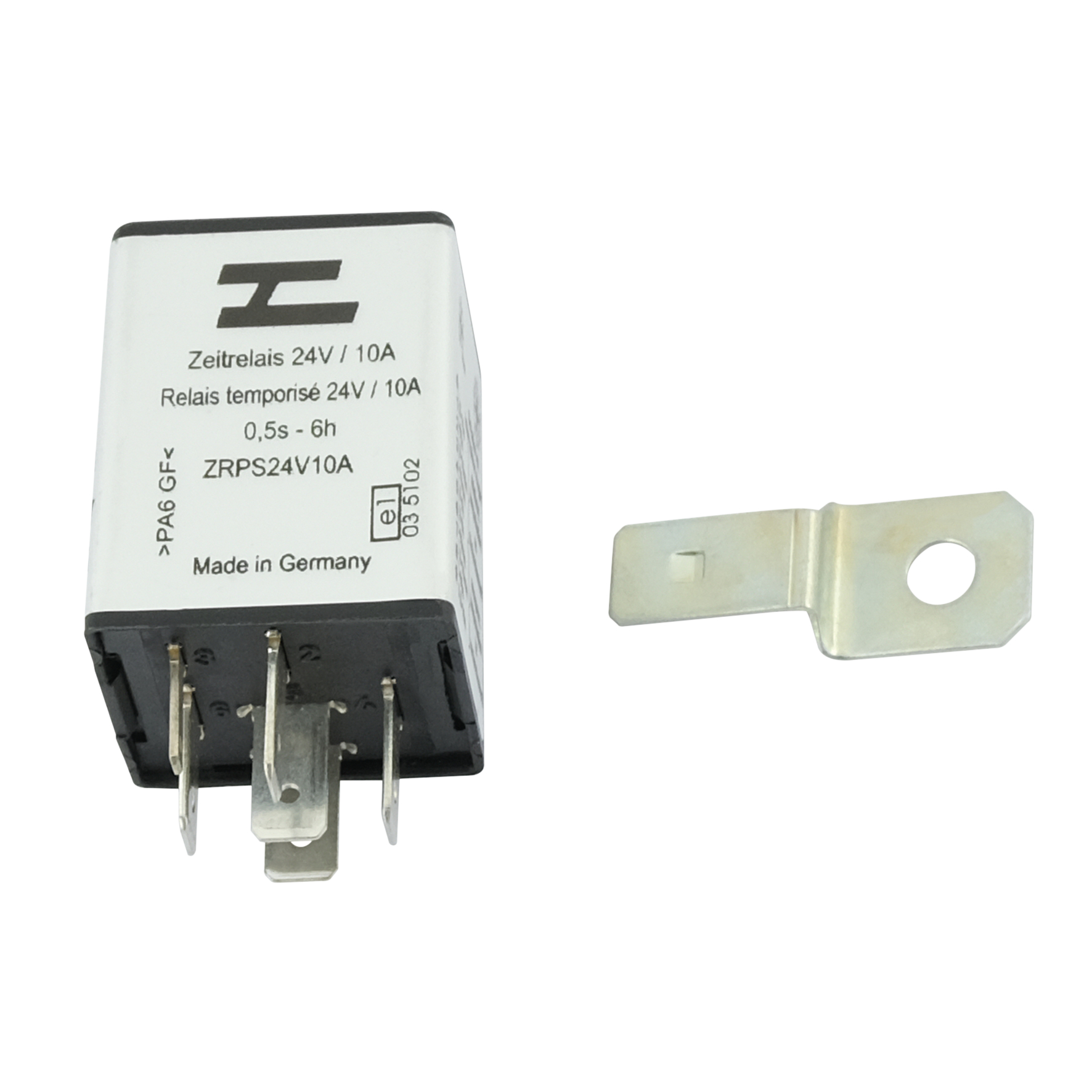

Halter: Ja
Parallelwiderstand: Nein
Löschdiode: Nein
Sicherung: Nein
Anschluss 30 seitlich: Nein
Dauerstrom: Ja
Wasserdicht: Nein
Zusatzinformation: Multifunktional: Anzugsverzögerung oder Abfallverzögerung mit Poti und Schalter von 0,5 Sekunden bis 6 Stunden einstellbar / Typ B / IP 54/ mit Halter

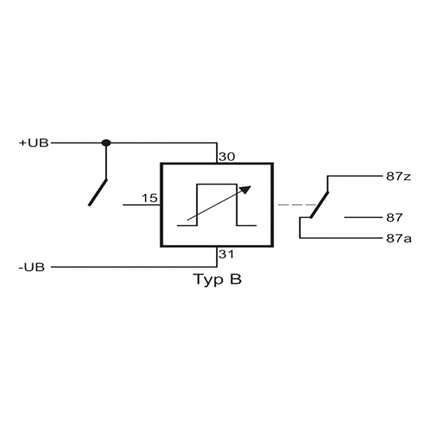

2=87z, 3=30, 4=15, 5=87a, 6=31, 8=87
Bei Abschaltverzögerung gilt die eingestellte Zeit ab Unterbrechung des Steuerungssignals (Dauersignal oder Impuls). Z.B. wenn die eingestellte Zeit 20 Sek. beträgt und der Impuls 5 Sek. dauert, dann ist die Gesamtzeit 25 Sek. Bei Einschaltverzögerung muss der Steuerungsimpuls dauernd anliegen! Die Schaltung erfolgt von 87z nach 87.
RelaisformZeitrelaisSchaltfunktionWechsler / ÖffnerSpannung24 VLeistung Ruhekontakt10 AmpèreLeistung Arbeitskontakt10 AmpèreHalterJaParallelwiderstandNeinLöschdiodeNeinSicherungNeinAnschluss 30 seitlichNeinDauerstromJaWasserdichtNeinZusatzinformationMultifunktional: Anzugsverzögerung oder Abfallverzögerung mit Poti und Schalter von 0,5 Sek. bis 6 Std. einstellbar, Typ B, IP54, mit Halter

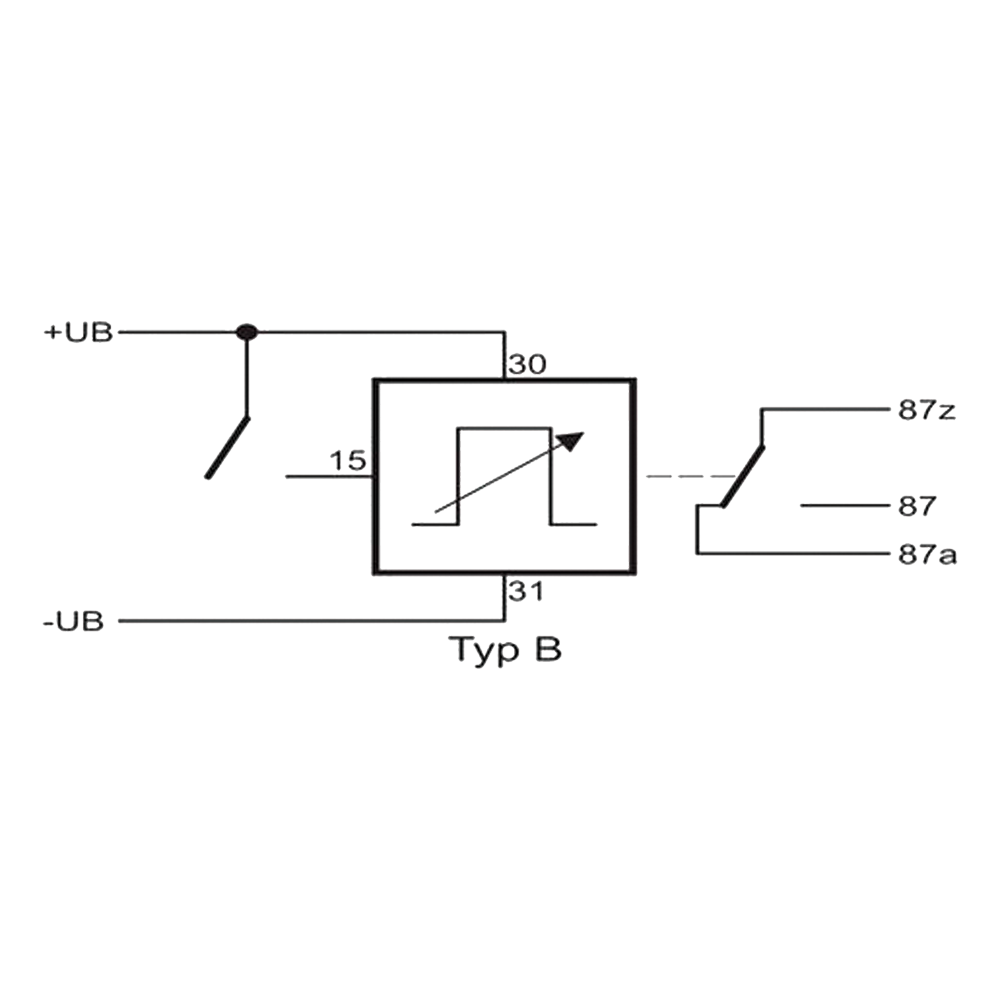

2 = 87z, 3 = 30, 4 = 15, 5 = 87a, 6 = 31, 8 = 87
Bei Abschaltverzögerung gilt die eingestellte Zeit ab Unterbrechung des Steuerungssignals (Dauersignal oder Impuls). Zum Beispiel, wenn die eingestellte Zeit 20 Sek. beträgt und der Impuls 5 Sek. dauert, dann ist die Gesamtzeit 25 Sek. Bei Einschaltverzögerung muss der Steuerungsimpuls dauernd anliegen! Die Schaltung erfolgt von 87z nach 87.
