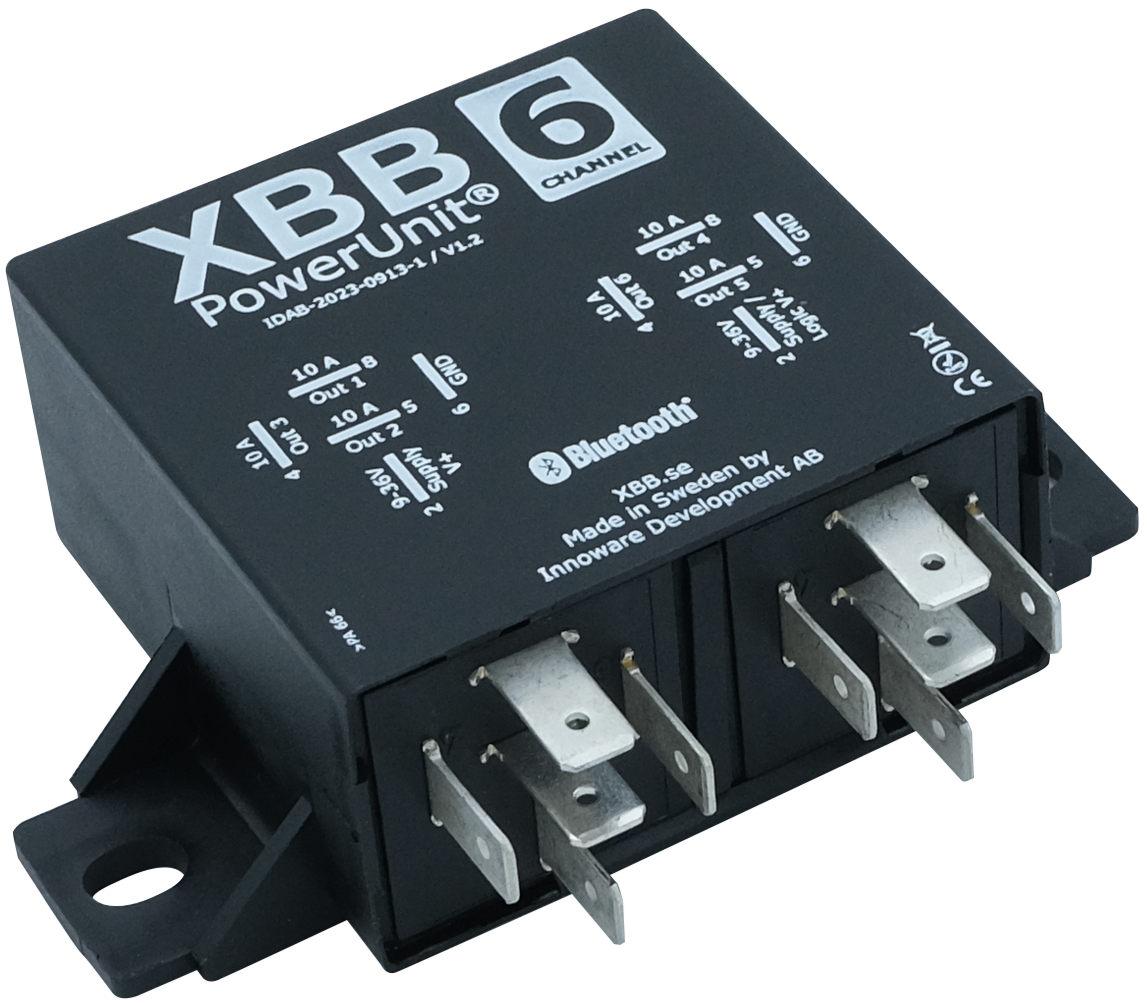

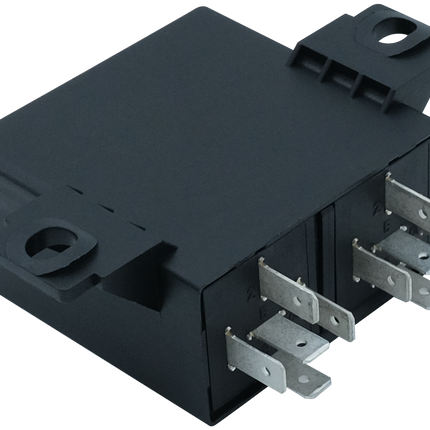

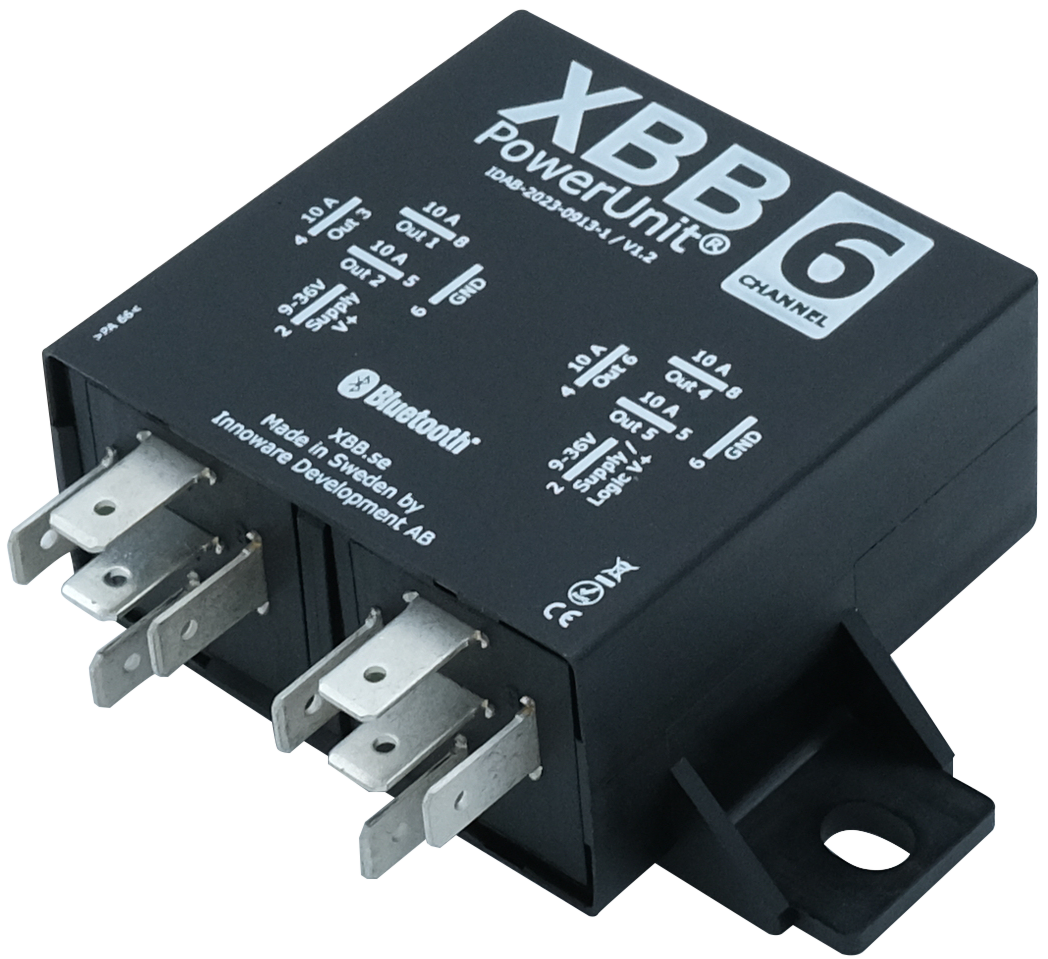

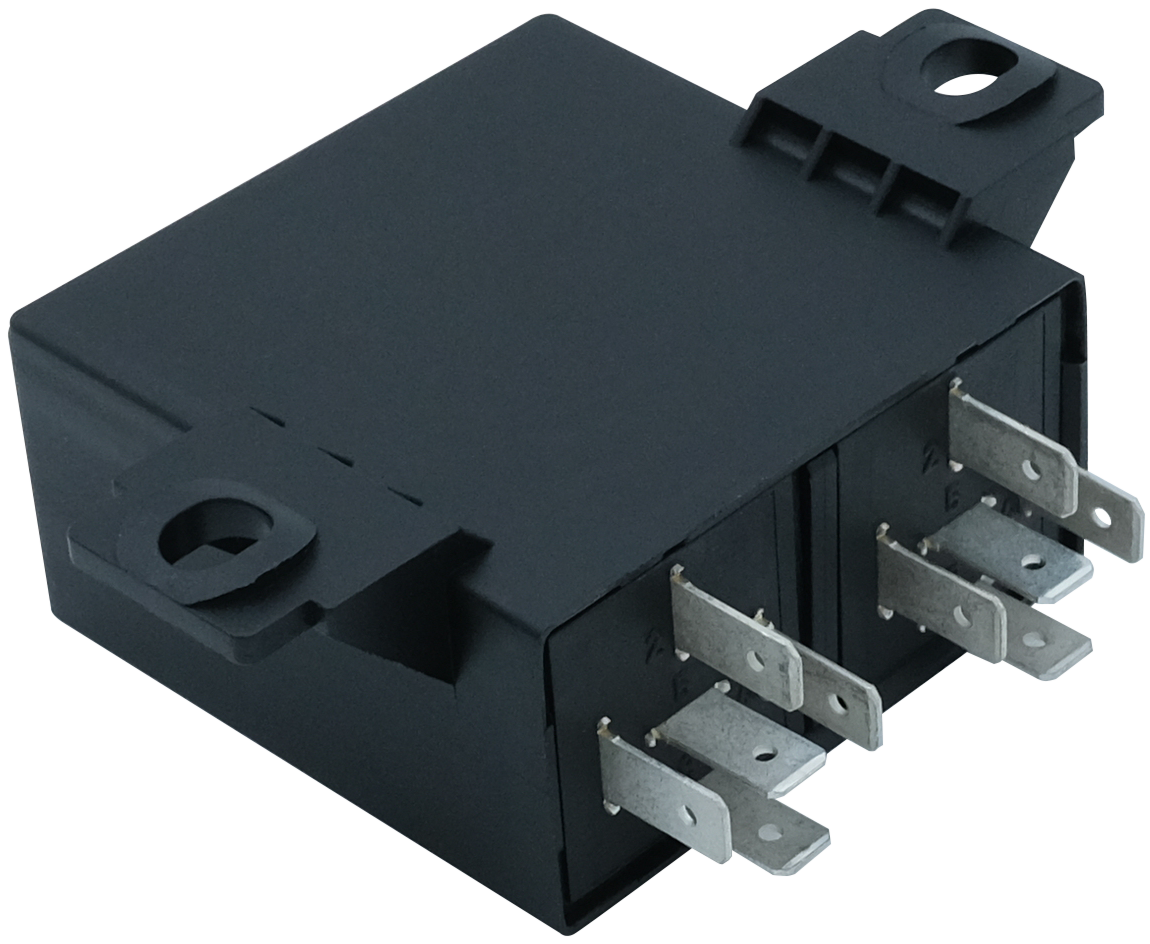

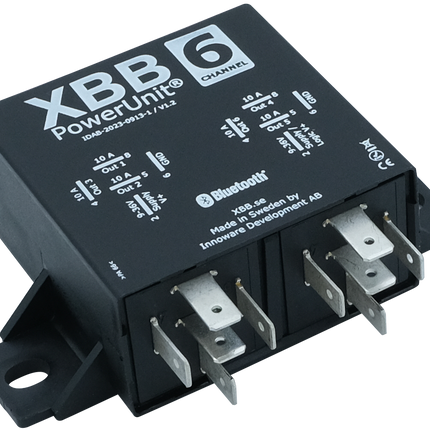

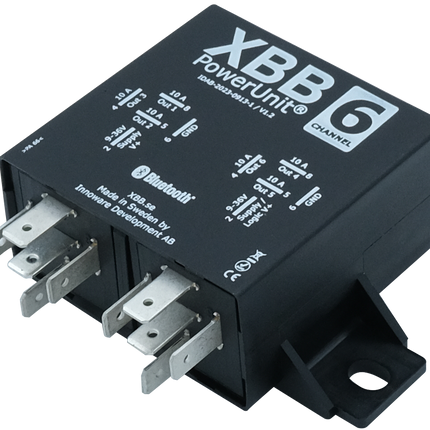

XBB PowerUnit 6 – Erweiterungsmodul für Zusatzfunktionen
Die XBB PowerUnit 6 ist die optimale Erweiterung, wenn mehrere Verbraucher wie LED-Bars, Arbeitsscheinwerfer oder andere Komponenten einzeln oder gruppiert geschaltet werden sollen – ganz ohne komplizierten Eingriff in die Fahrzeugelektrik. Die Verbindung zur Fahrzeugelektronik erfolgt kabellos über den XBB Dongle oder das PP-CAN-FD Modul. Beide Produkte lesen die relevanten CAN-Bus-Signale aus und übertragen diese per Bluetooth an die PowerUnit 6.
Das Modul stellt sechs einzeln steuerbare Ausgänge mit jeweils 10 Ampere bereit. Zusätzlich ist es möglich, mehrere Ausgänge zu bündeln, um höhere Lasten zu schalten. Die Signalauswertung und Zuweisung erfolgt über die App XBB Configurator, verfügbar für Android und iOS.
Ideal für Fahrzeuge mit komplexem Licht-Set-up oder für Aufbauer, die eine modulare und robuste Lösung mit minimalem Verkabelungsaufwand suchen.
Kurzübersicht
- 6 Ausgänge à 10 A
- Ausgänge für höhere Leistung kombinierbar
- Flachsteckanschlüsse: 6,3 mm
- Anschlussbild und Pinbelegung nach ISO 8092-1
- kompakte Bauform mit integrierten Montageösen
Mit dem XBB Dongle und PP-CAN-FD kompatibel, bis zu vier PowerUnit 6 Module können gleichzeitig verbunden werden. Das ergibt insgesamt 24 schaltbare Kanäle.
Die Konfiguration erfolgt über vordefinierte Einstellungen in der App. Je nach Fahrzeugmodell und gewählter Einstellung lassen sich verschiedene Signale wie Fernlicht, Rückfahrlicht, Zündung und andere Funktionen ansteuern.
Mit der optionalen Funktion XBB Dashboard (App-intern) lassen sich virtuelle Schaltflächen individuell gestalten, Farben und Symbole anpassen sowie zusätzliche Funktionen wie PWM oder Stroboskop aktivieren. Die Entwicklung der Dashboard-Funktion ist aktuell noch im Aufbau.
Technische Daten
- Betriebsspannung: 9 - 36 V DC
- Ausgänge: 6 x 10 A
- Anschluss: 6,3 x 0,8 mm Flachstecker (Montagehalter separat erforderlich)
- Kommunikation: Bluetooth 5 (BLE), CAN, Android und iOS
- Gehäusefarbe: Schwarz
- Material: Kunststoff
- Länge: 60 mm
- Breite: 60 mm
- Tiefe: 33 mm
- Lochabstand (CC): 82 mm
- Gewicht: 0,06 kg
- Schutzart: IP53*
- Betriebstemperatur: −30°C bis +85°C
* Für IP53 muss das Modul senkrecht mit Steckern nach unten montiert werden.
Hinweis
- Dieser Artikel ist eine Erweiterung zum Artikel OBD/DET.
- Der Betrieb ist nur in Verbindung mit einem XBB OBD Dongle möglich.
Spannung12 / 24 VSchaltstrom60 / 30 AProgrammierungKonfigurierbarSchnittstellenOBD
