Beschreibung
Relaisform: Hochleistungsrelais
Relaisform: Batterietrennrelais

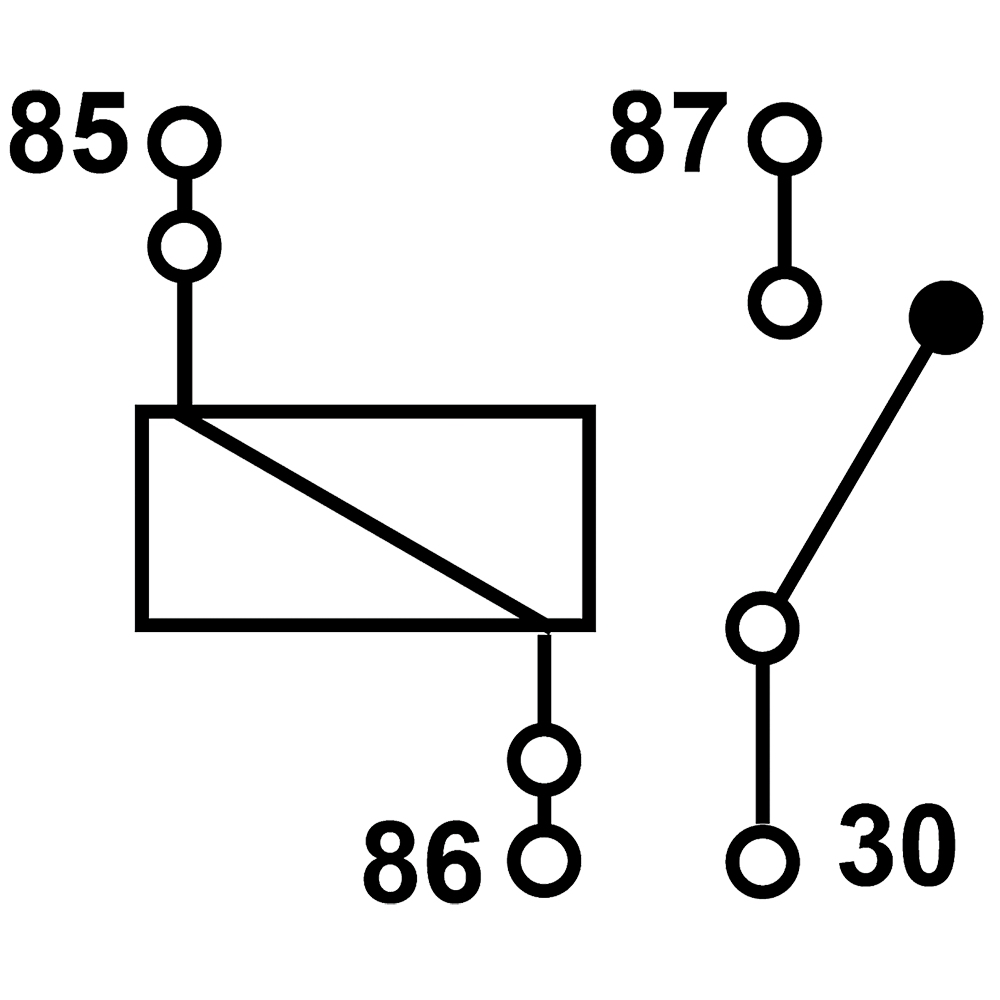

Schaltfunktion: Schliesser
Schaltfunktion: Schliesser
Spannung: 12 V
Spannung: 12 V
Leistung Arbeitskontakt: 120 Ampère
Leistung Arbeitskontakt: 100 Ampère
Leistung maximal: 200 Ampère
Leistung maximal: 200 Ampère
Halter: Ja
Halter: Ja
Parallelwiderstand: Nein
Parallelwiderstand: Nein
Löschdiode: Nein
Löschdiode: Nein
Sicherung: Nein
Sicherung: Nein
Anschluss 30 seitlich: Nein
Anschluss 30 seitlich: Nein
Dauerstrom: Ja
Dauerstrom: Ja
Wasserdicht: Nein
Wasserdicht: Nein
Zusatzinformation: 9-15V, Spulenstrom 600mA +/-5%, max. 500A/1S! 2xM6 / 46x46x45mm / IP54
Zusatzinformation: Ein: 13.4V, Aus: 12.8V
Eigenstromaufnahme ca. 10mA, IP52, die angegebenen Spannungen müssen mindestens 10 sec. anliegen, damit das Relais schaltet.
30 = Plus, 85 = 31(Masse), 87 = Ausgang, 86 muss nicht angeschlossen werden!!
Bidirektionale Version: IBSDBR12V

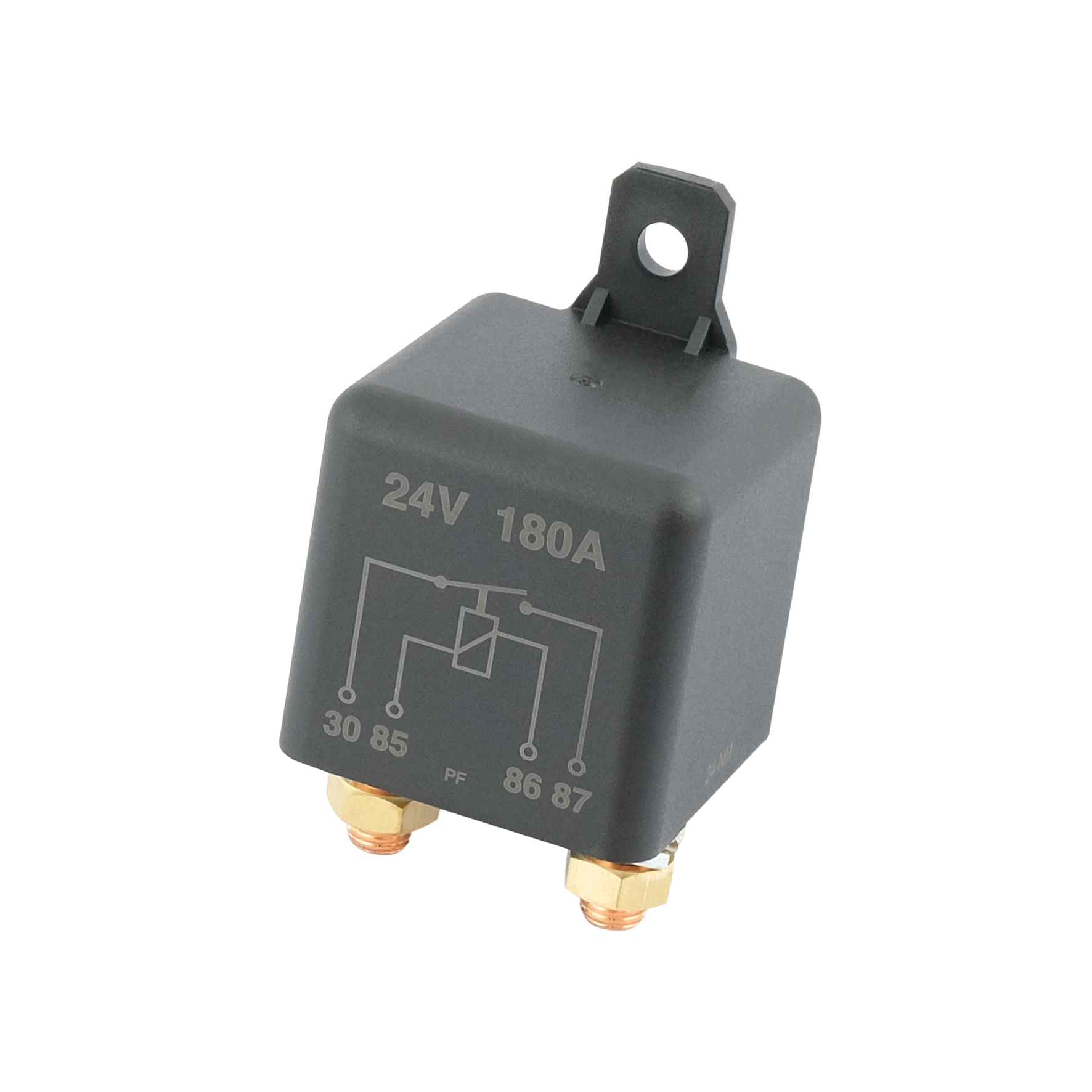

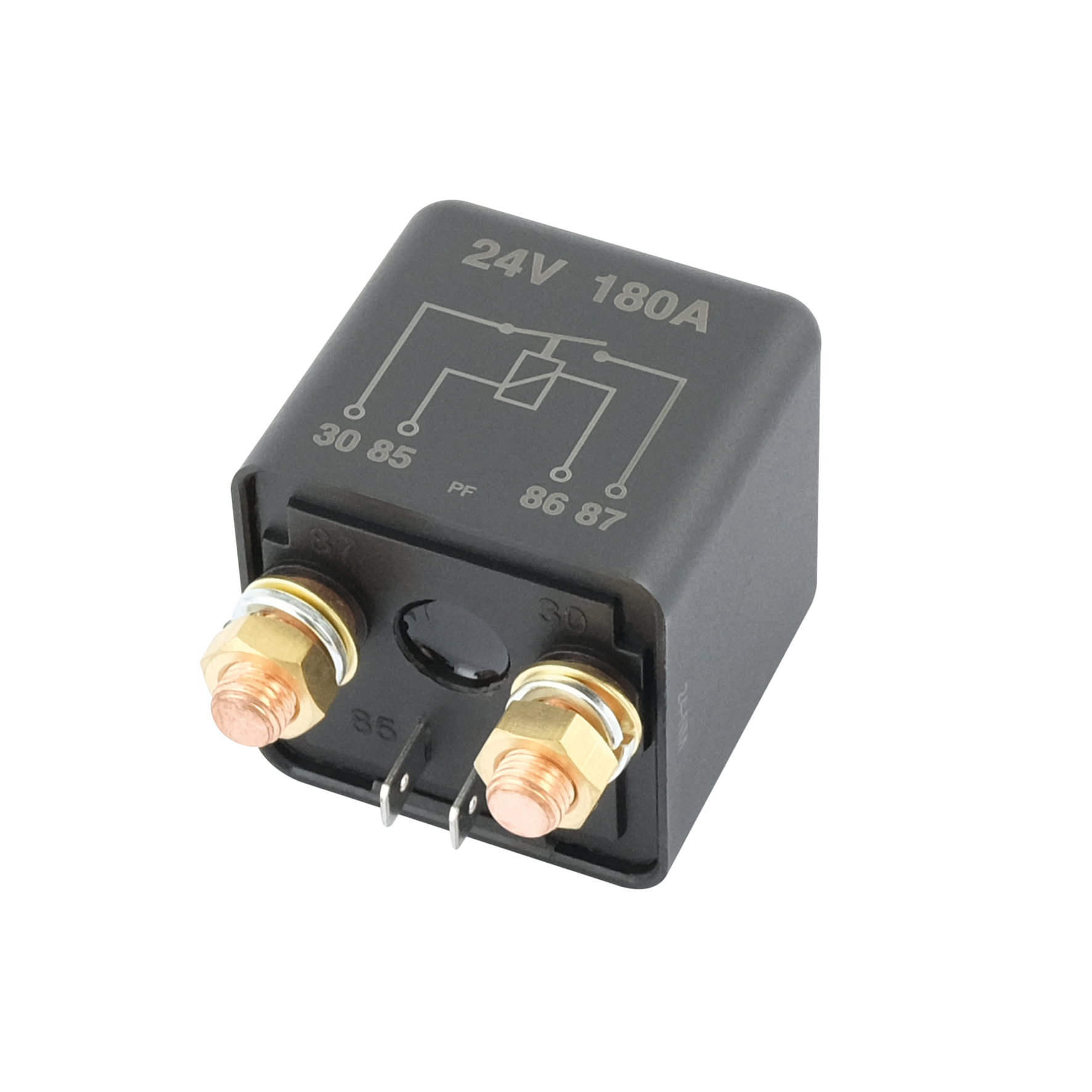

RelaisformHochleistungsrelaisSchaltfunktionSchliesserSpannung17–30 VLeistung maximal180 AmpèreLeistung Arbeitskontakt120 AmpèreHalterJaParallelwiderstandNeinLöschdiodeNeinSicherungNeinAnschluss 30 seitlichNeinDauerstromJaWasserdichtNeinZusatzinformationIP54
