Beschreibung

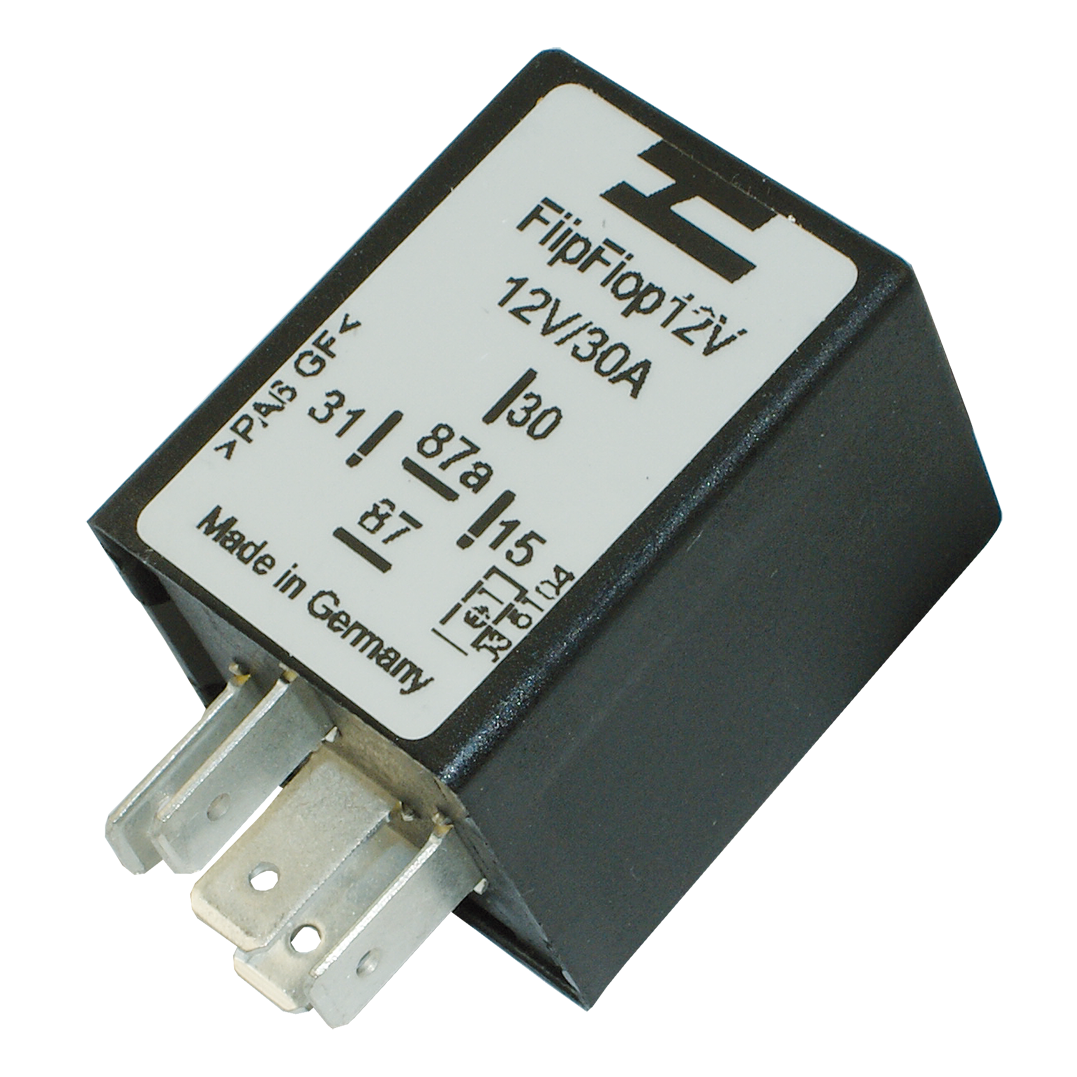

Relaisform: Schrittrelais
Relaisform: Schrittrelais
Relaisform: Schrittrelais
Schaltfunktion: Wechsler / Öffner
Schaltfunktion: Wechsler / Öffner
Schaltfunktion: Wechsler / Öffner
Spannung: 12 V
Spannung: 12 V
Spannung: 12 V
Leistung Arbeitskontakt: 30 Ampère
Leistung Arbeitskontakt: 15 Ampère
Leistung Arbeitskontakt: 12 Ampère
Leistung Ruhekontakt: 20 Ampère
Leistung Ruhekontakt: 10 Ampère
Leistung Ruhekontakt: 12 Ampère
Halter: Ja
Halter: Ja
Halter: Nein
Parallelwiderstand: Nein
Parallelwiderstand: Nein
Parallelwiderstand: Nein
Löschdiode: Nein
Löschdiode: Nein
Löschdiode: Nein
Sicherung: Nein
Sicherung: Nein
Sicherung: Nein
Anschluss 30 seitlich: Nein
Anschluss 30 seitlich: Nein
Anschluss 30 seitlich: Nein
Dauerstrom: Ja
Dauerstrom: Ja
Dauerstrom: Ja
Wasserdicht: Nein
Wasserdicht: Nein
Wasserdicht: Nein
Zusatzinformation: Elektronisch, geht ohne Spannung auf Klemme 30 (Last- und interner Steuerstrom) in Grundstellung zurück.

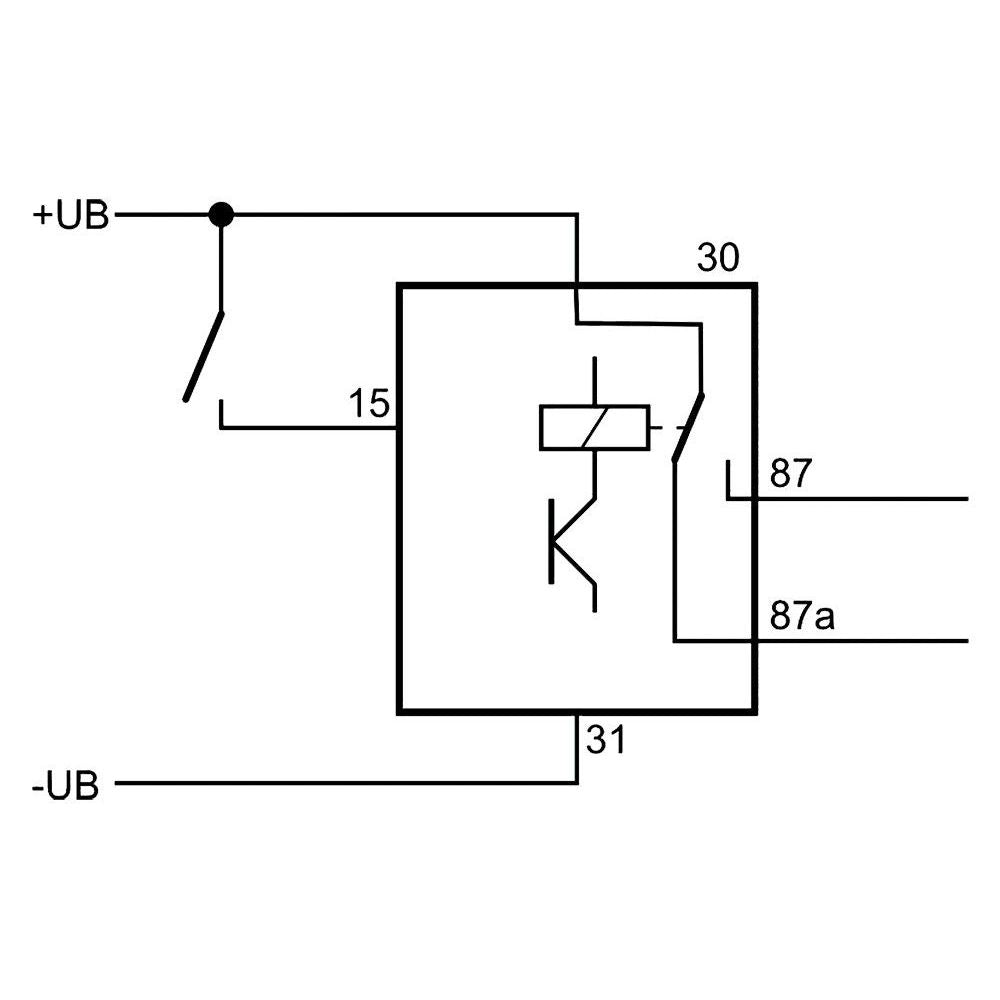

Versorgungsspannung an Klemme 30 und Masse an Kl. 31 legen. Durch einen positiven Impuls an Kl. 15 wird das Relais umgeschaltet.
Zusatzinformation: Versorgungsspannung an Klemme 15 und Masse an Kl. 31 legen. Durch einen positiven Impuls an Kl. X wird das Relais umgeschaltet. Klemme 87z potentialfrei !!!
1= X, 2=87z, 4=15/30, 5=87a, 6=31, 8=87
Zusatzinformation: max. 2 x 150W, mechanisch, behält Position ohne Strom, kein Sockel lieferbar! Original VW 111941583
RelaisformSchrittrelaisSchaltfunktionWechsler / ÖffnerSpannung12 VLeistung Ruhekontakt20 AmpèreLeistung Arbeitskontakt30 AmpèreHalterJaParallelwiderstandNeinLöschdiodeNeinSicherungNeinAnschluss 30 seitlichNeinDauerstromJaWasserdichtNeinZusatzinformationElektronisch, geht ohne Spannung auf Klemme 30 (Last- und interner Steuerstrom) in Grundstellung zurück.
Versorgungsspannung an Klemme 30 und Masse an Kl. 31 legen. Durch einen positiven Impuls an Kl. 15 wird das Relais umgeschaltet.
