Preis für 1 Stück
Der kompakte, leistungsfähige Plus-Verteiler mit 6 einzelnen Stromkreisen ermöglicht die fachgerechte Verteilung und Absicherung von kleinen und mittleren Verbrauchern auf der Batterie-Plus-Seite. Zwei große Sammelklemmen (Kabelquerschnitte bis 16 mm², Strombelastbarkeit max. 50 A) dienen der Stromzuführung von der Batterie, nutzbar auch für eine weitere Plus-Durchgangsverteilung. Die verbraucherseitigen Sicherungshalter sind für handelsübliche FKS-Sicherungen in den Stärken 1 A bis 20 A ausgelegt; zum Lieferumfang gehören die Typen 15 A, 10 A und 4 x 7,5 A. Die zugehörigen sechs Verteilerklemmen erlauben Kabelquerschnitte bis 4 mm² bei max. 20 A Strombelastbarkeit. Beschriftungsfelder auf dem Gehäuse ermöglichen die leichte Zuordnung der Sicherungen zu ihren Stromkreisen. Für 12 V- und 24 V-Betrieb geeignet.
Relaisform
Spezialrelais
Schaltfunktion
Schliesser
Spannung
12–24 V
Leistung Arbeitskontakt
40 Ampère
Leistung maximal
60 Ampère
Halter
Ja
Parallelwiderstand
Nein
Löschdiode
Nein
Sicherung
Nein
Anschluss 30 seitlich
Nein
Dauerstrom
Ja
Wasserdicht
Nein
Zusatzinformation

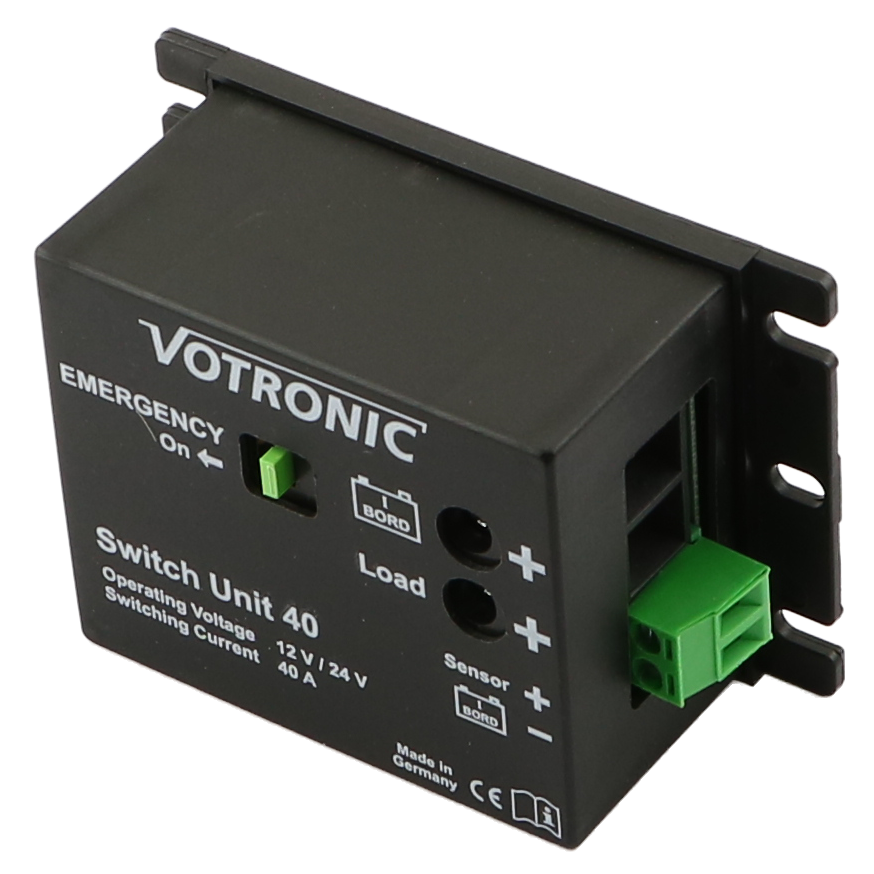

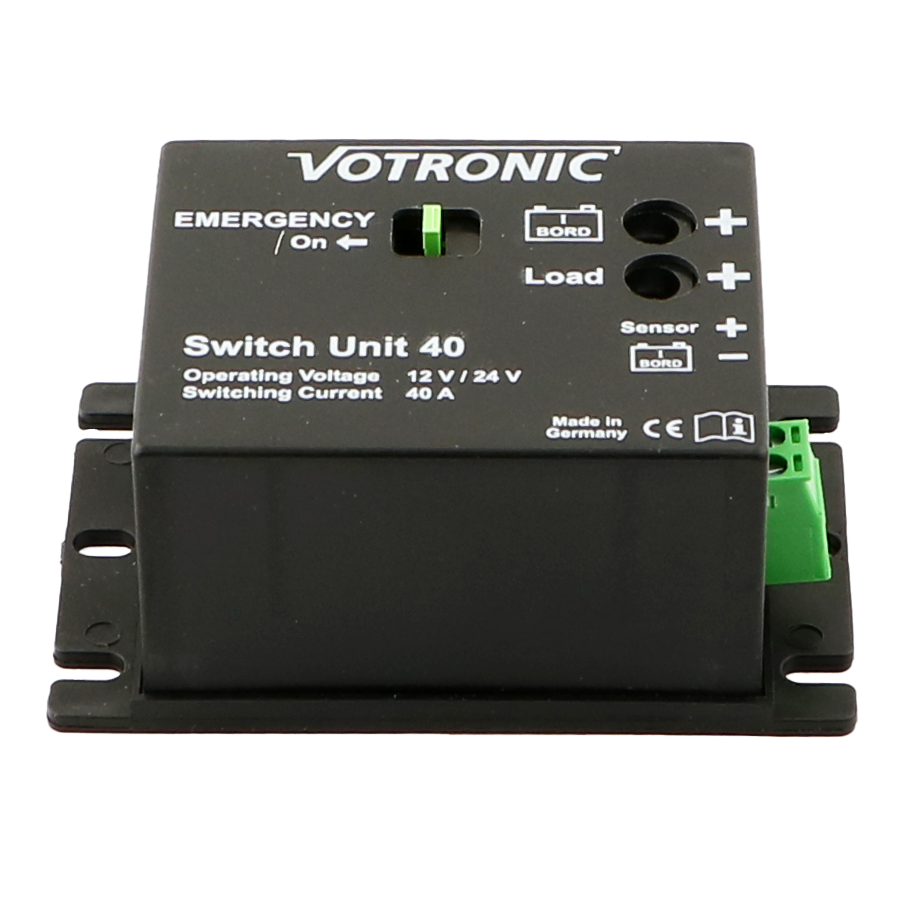

Die Votronic Switch Units arbeiten auf der Basis eines bistabiler Leistungsrelais. Ihr Eigenverbrauch ist äusserst gering. Sie sind besonders als ferngesteuerter Hauptschalter oder als Lastrelais, das lange Zeit eingeschaltet bleiben soll, geeignet. Die Strombelastbarkeit beträgt 40 bzw. 100 A.
Die Switch Units können durch einen einfachen Schalter (1-pol EIN / AUS) fernbedient werden.
Zudem können über eine NOT-EIN-Funktion (EMERGENCY-Schalter) die Verbraucher auch manuell am Relais ein- bzw. ausgeschaltet werden.
Der Einsatzbereich erstreckt sich über Wohnmobile, Boote bis hin zu Einsatzfahrzeugen:
- einfache Ansteuerung über einfachen EIN / AUS-Schalter
- hohe Schaltströme, kurzzeitig hoch überlastbar
Verwendbar als Batterie-Hauptschalter durch einfachen EIN / AUS-Schalter (fernbedienbar)
- von aussen sichtbare Schaltzustands-Anzeige
Elektronische Verzögerung verhindert zu schnelle Reaktion, z. B. Spannungseinbrüche, Einschalten starker Verbraucher
- geeignet für Dauerbetrieb (sehr geringer Eigenverbrauch / konform EN13976).
- kein Eigenstromverbrauch bei Abschaltung über einen externen Schalter (Fernbedienung)
- automatische Abschaltung bei Unterspannung 8.5 V (minimale Betriebsspannung der Switch Unit)
