Beschreibung
Relaisform: Spezialrelais
Schaltfunktion: Schliesser
Spannung: 12 bis 24 V
Leistung Arbeitskontakt: 100 Ampère
Leistung maximal: 150 Ampère
Halter: Ja
Parallelwiderstand: Nein
Löschdiode: Nein
Sicherung: Nein
Anschluss 30 seitlich: Nein
Dauerstrom: Ja
Wasserdicht: Nein

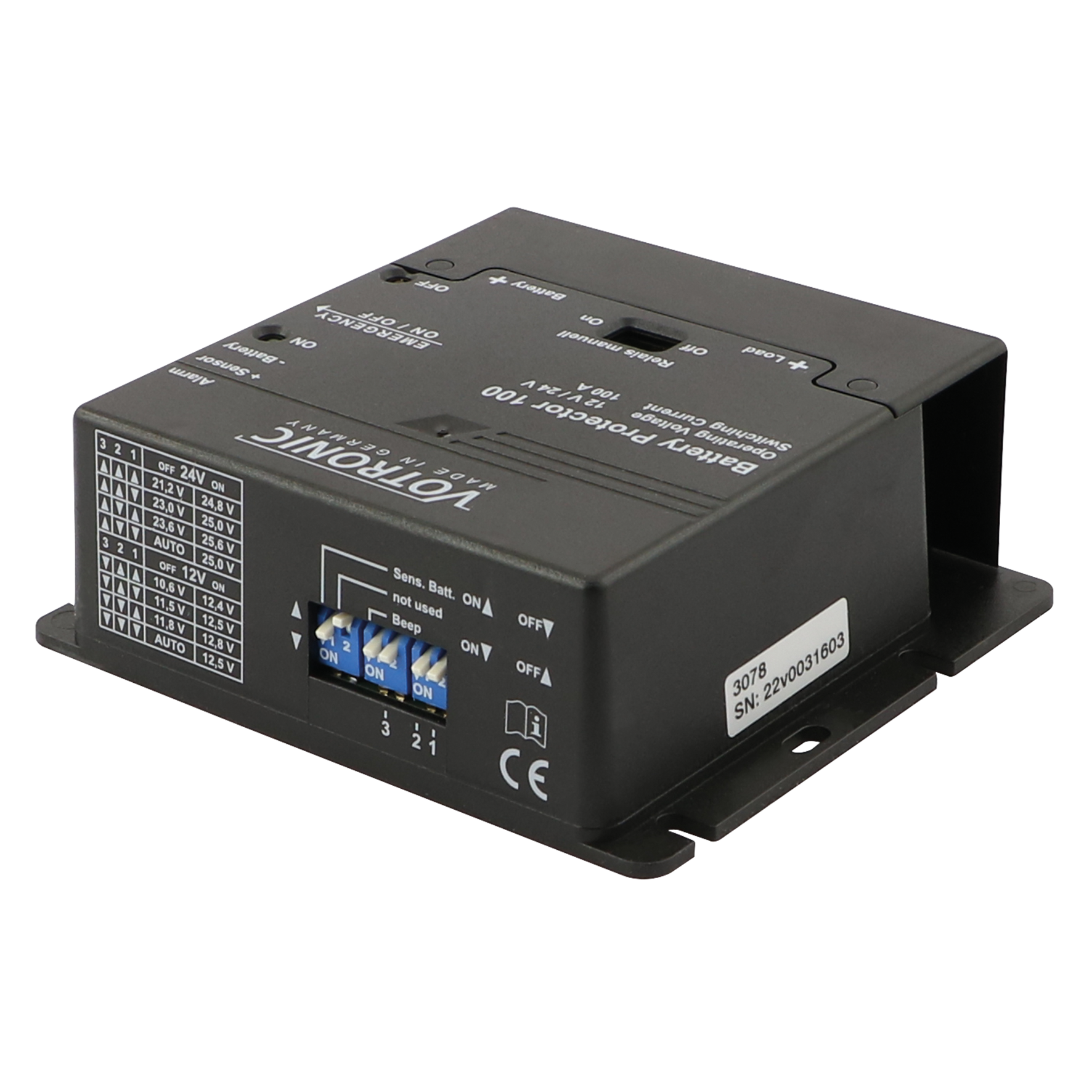

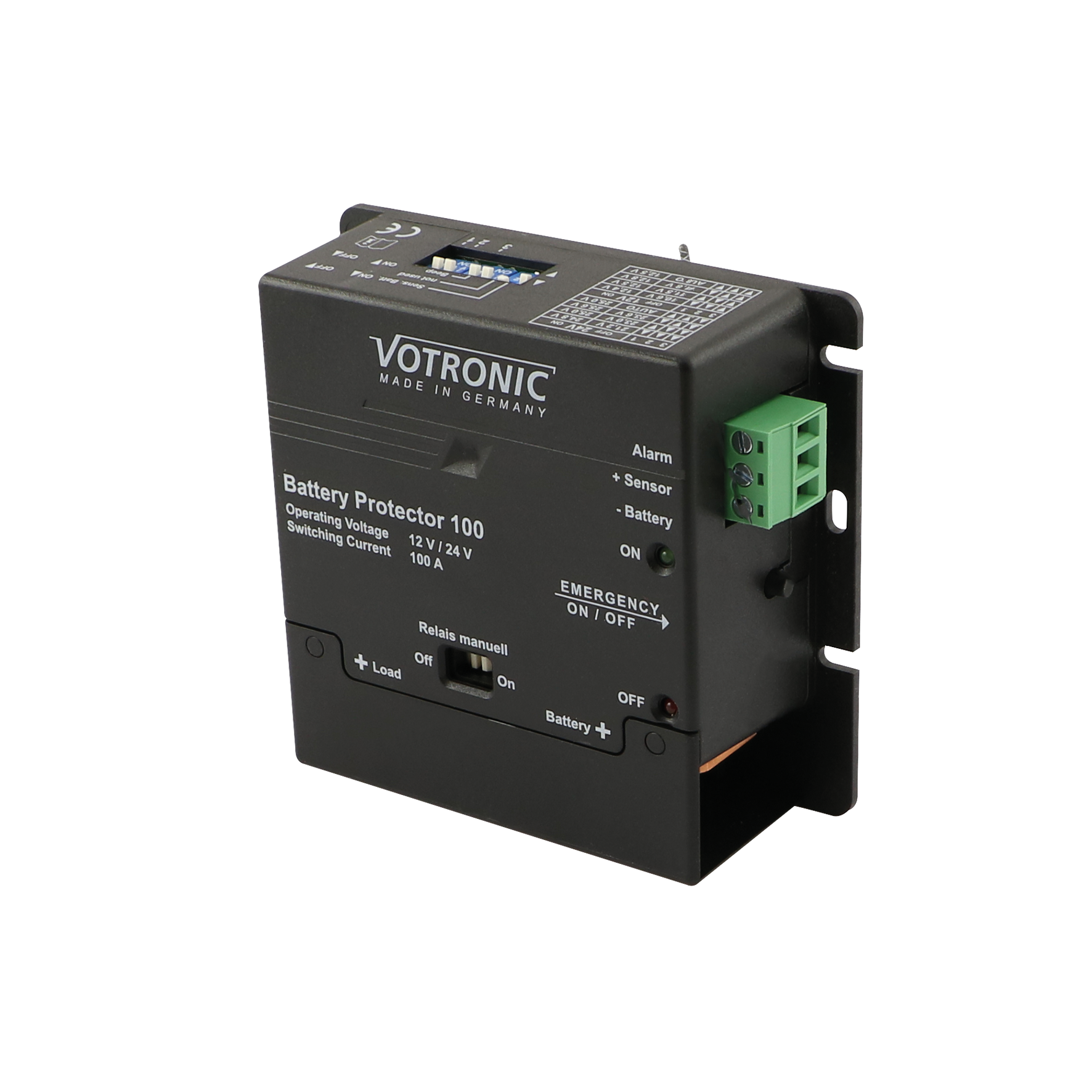

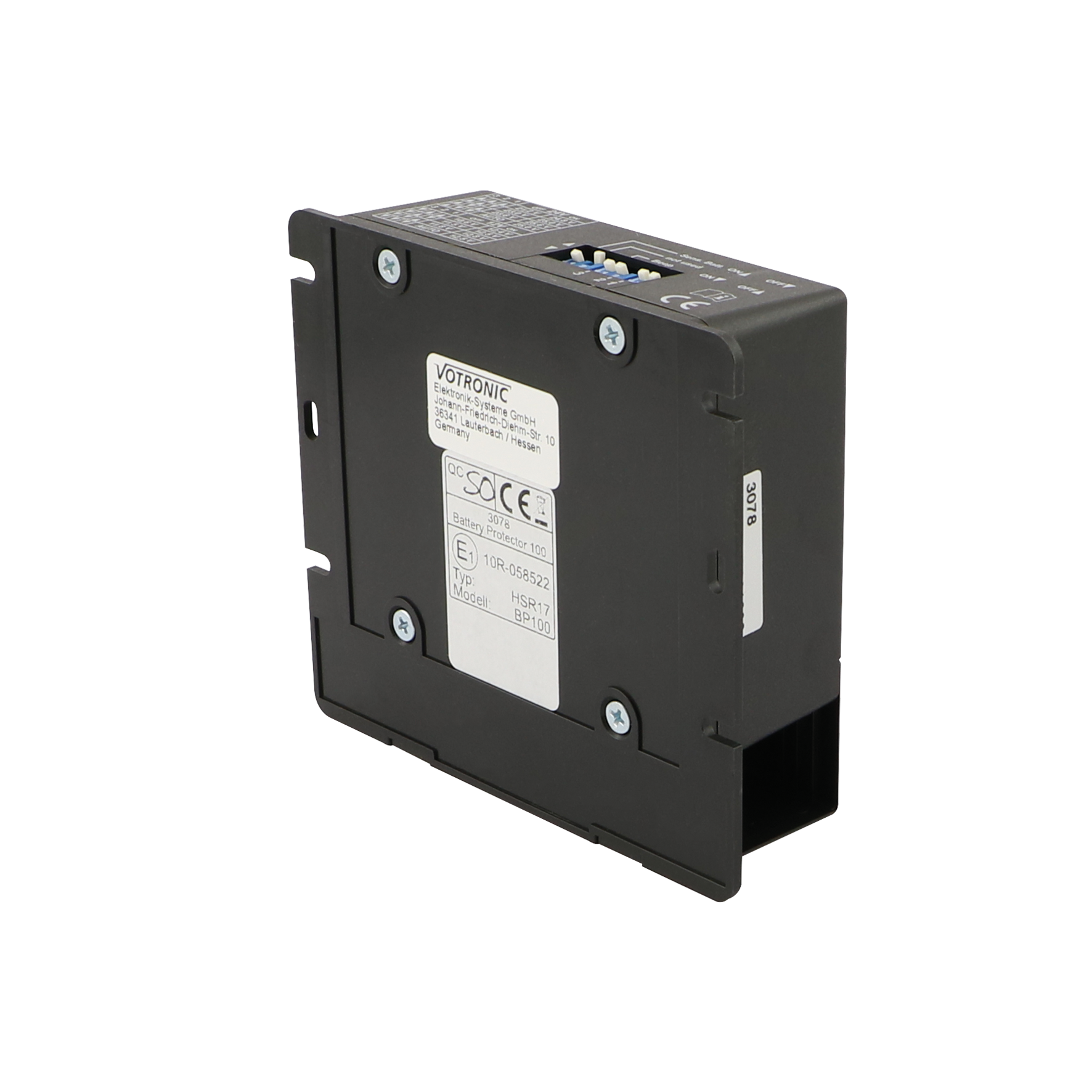

Zusatzinformation: Die Geräte Votronic Battery Protector 40 und Battery Protector 100 werden zwischen Versorgungsbatterie und Verbraucher geschaltet und sind für alle Bleibatterie-Typen (Säure, Gel, AGM) und -Fabrikate geeignet. Sie schützen die Batterie vor gefährlicher Tiefentladung sowie die Verbraucher und Ausrüstung vor Unter- und Überspannung und können, von einem externen Schalter gesteuert, auch noch als fernbedienbare Batterie-Hauptschalter dienen.
Ausschaltspannung 12 V: 10.6, 11.5, 11.8 V
Einschaltspannung 12 V: 12.4, 12.5, 12.8 V
Ausschaltspannung 24 V: 21.2, 23.0, 23.6 V
Einschaltspannung 24 V: 24.8, 25.0, 25.6 V
Hoher Schaltstrom 100 A, kurzzeitig (ca. 10 Sek.) bis 150 A überlastbar; umschaltbar auf 12 V- / 24 V-Bordnetz
Intelligente Schaltschwellen-Automatik errechnet anhand hinterlegter Batterie-Kennlinienfelder immer den richtigen „Leer“-Abschaltpunkt zum sicheren Schutz der Batterie bei optimaler Kapazitätsausnutzung, sowohl bei starken Verbrauchern (niedrige Schaltschwelle bei kürzerer Ansprechzeit) bis hin zu sehr kleinen Lasten (z.B. „heimliche“ Stromverbraucher mit Ansprechzeiten über Tage/Monate mit hoher Ansprechschwelle)
wahlweise Betrieb auch mit 3 festgelegten Abschaltschwellen (manuell) einstellbar
die höheren Einstellwerte erhalten dabei die Startfähigkeit von Einsatzfahrzeugen mit nur einem Batteriekreis
(nach DIN EN 1789)
Voralarm mit Anzeige optisch (LED) und akustisch (Beeper, abschaltbar) sowie separatem Warn-Schaltausgang (PNP, Plus-Ausgang 0,2 A) ermöglicht rechtzeitige Gegenmassnahmen durch den Benutzer
(z.B. unnötige Verbraucher abschalten)

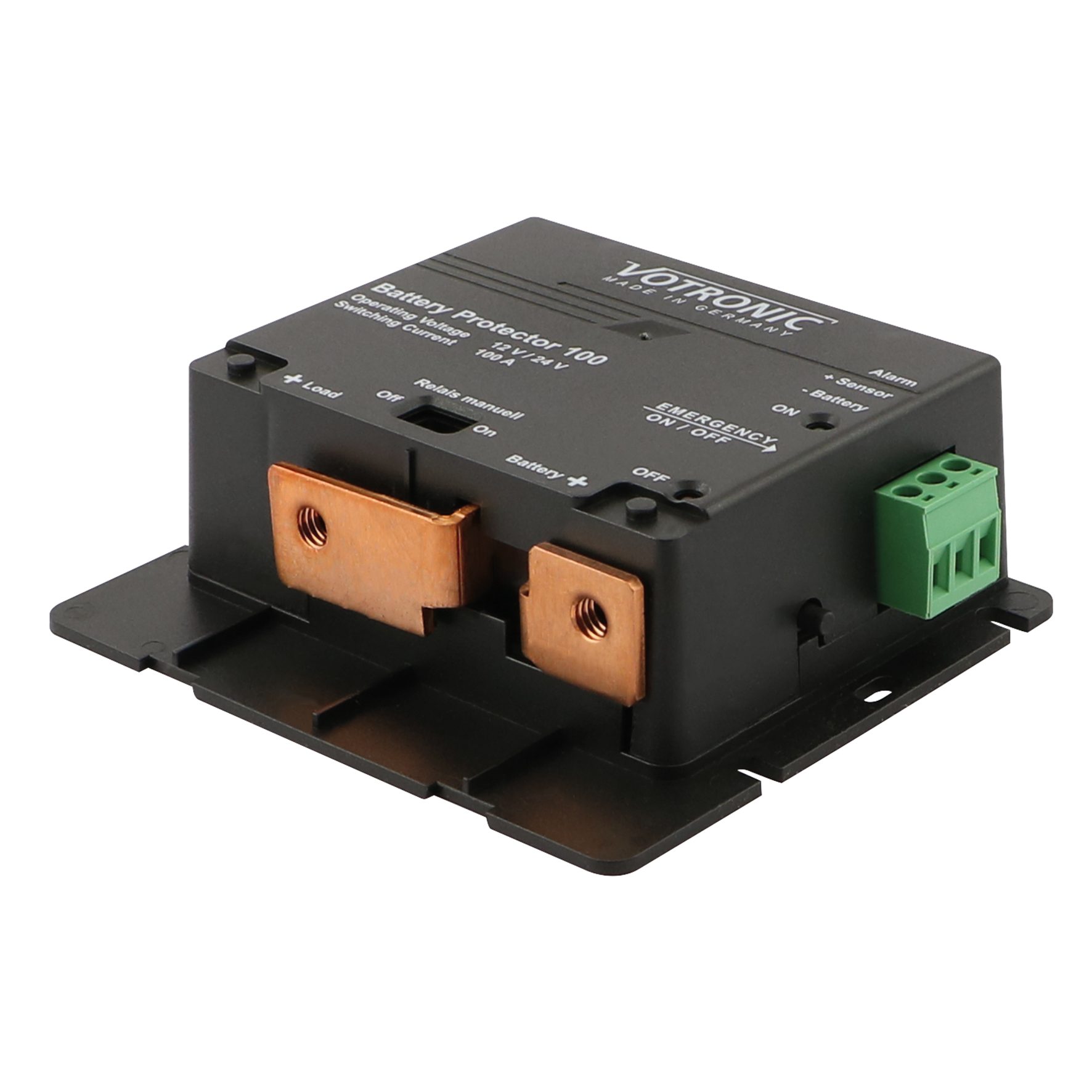

Solide Batterie-Schraubanschlüsse für Kabelschuhe M6 inklusive Abdeckung für Batterie-Anschlüsse
RelaisformSpezialrelaisSchaltfunktionSchliesserSpannung12–24 VLeistung maximal150 AmpèreLeistung Arbeitskontakt100 AmpèreHalterJaParallelwiderstandNeinLöschdiodeNeinSicherungNeinAnschluss 30 seitlichNeinDauerstromJaWasserdichtNeinZusatzinformationDie Geräte VOTRONIC Battery Protector 40 und Battery Protector 100 werden zwischen Versorgungsbatterie und Verbraucher geschaltet und sind für alle Bleibatterietypen (Säure, Gel, AGM) und -fabrikate geeignet. Sie schützen die Batterie vor gefährlicher Tiefentladung sowie die Verbraucher und Ausrüstung vor Unter- und Überspannung und können, über einen externen Schalter gesteuert, auch noch als fernbedienbare Batteriehauptschalter dienen.
Ausschaltspannung, 12 V: 10.6 V, 11.5 V, 11.8 V
Einschaltspannung, 12 V: 12.4 V, 12.5 V, 12.8 V
Ausschaltspannung, 24 V: 21.2 V, 23.0 V, 23.6 V
Einschaltspannung, 24 V: 24.8 V, 25.0 V, 25.6 V
Hoher Schaltstrom 100 A, kurzzeitig (ca. 10 Sek.) bis 150 A überlastbar; umschaltbar auf 12-V- / 24-V-Bordnetz
Intelligente Schaltschwellenautomatik errechnet anhand hinterlegter Batterie-Kennlinienfelder immer den richtigen „Leer“-Abschaltpunkt zum sicheren Schutz der Batterie bei optimaler Kapazitätsausnutzung, sowohl bei starken Verbrauchern (niedrige Schaltschwelle bei kürzerer Ansprechzeit) als auch bei sehr kleinen Lasten (z.B. „heimliche“ Stromverbraucher mit Ansprechzeiten über Tage/Monate mit hoher Ansprechschwelle), wahlweise Betrieb auch mit 3 festgelegten Abschaltschwellen (manuell) einstellbar, die höheren Einstellwerte erhalten dabei die Startfähigkeit von Einsatzfahrzeugen mit nur einem Batteriekreis
(nach DIN EN 1789).
Voralarm mit Anzeige optisch (LED) und akustisch (Beeper, abschaltbar) sowie separatem Warn-Schaltausgang (PNP, Plus-Ausgang: 0,2 A) ermöglicht rechtzeitige Gegenmassnahmen durch den Benutzer (z.B. unnötige Verbraucher abschalten).

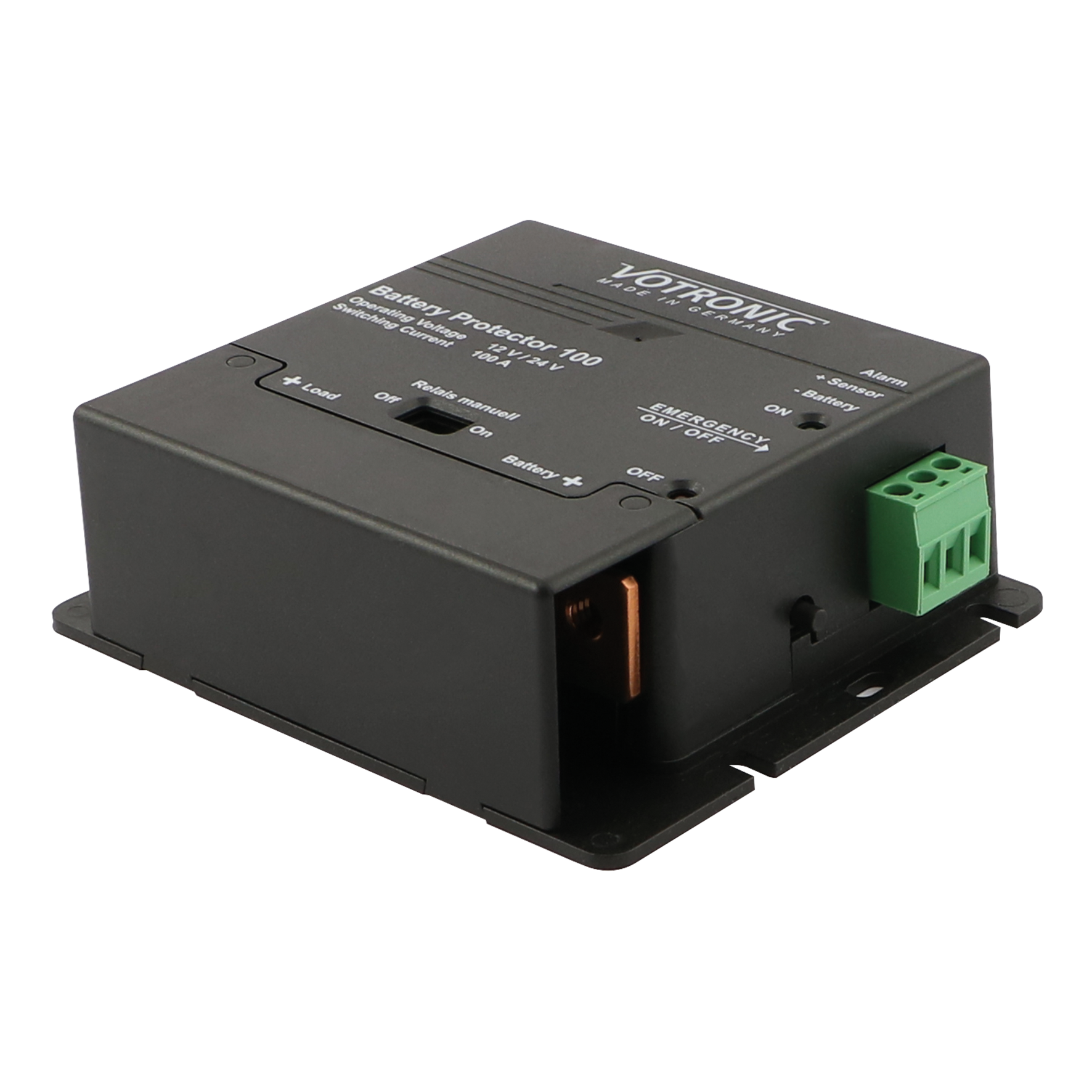

Solide Batterie-Schraubanschlüsse für Kabelschuhe M6 inklusive Abdeckung für Batterieanschlüsse
