Beschreibung
Schalterform: Wipptastenschalter
Funktion mechanisch: rastend
Funktion elektrisch: Schliesser
Spannung: 12 Volt
Belastbarkeit: 20 Ampère
Einbauloch: rund
Länge: 34 mm
Breite / Tiefe: 23 mm
Höhe: 8 mm
Durchmesser: 25 mm
Beleuchtung: Ja
Wasserdicht: Ja
IP-Grad: 65

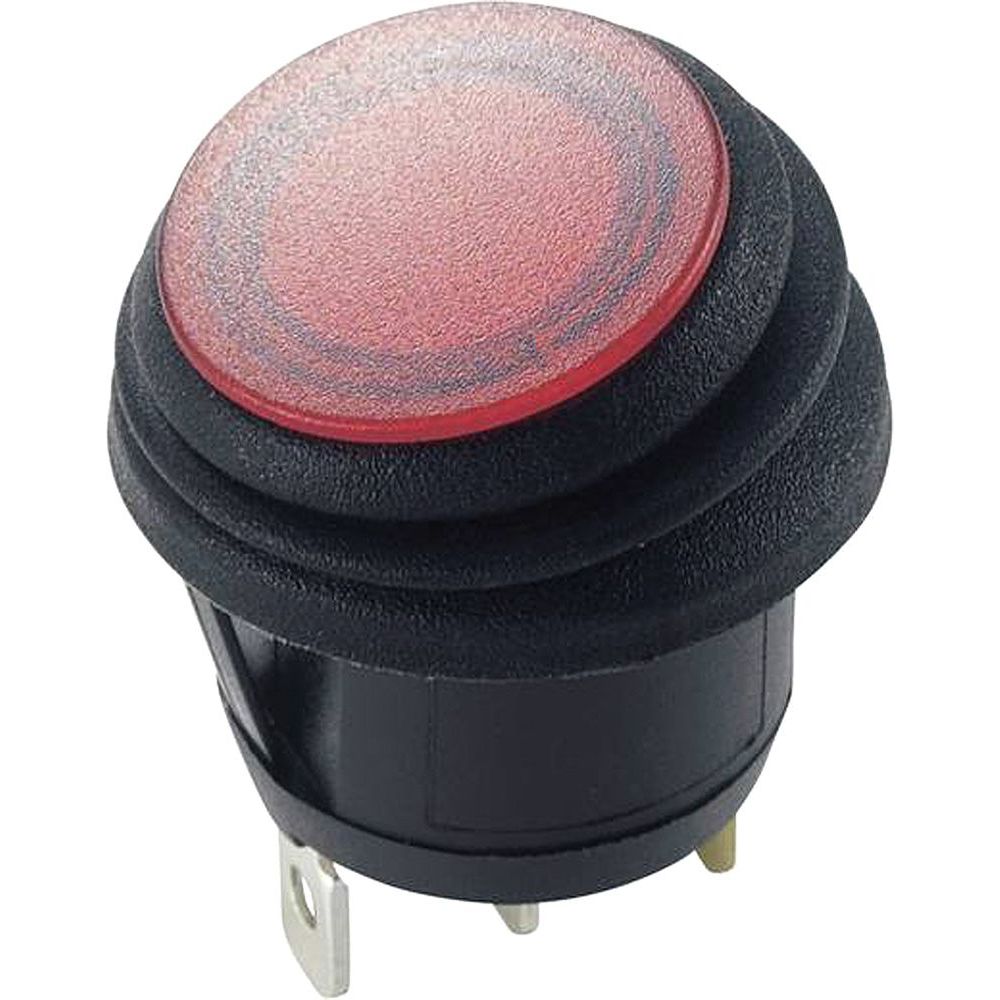

Zusatzinformation: Beleuchteter wasserdichter Wippschalter (IP65) mit Gummibalg (LED leuchtet nur bei On-Zustand).
- LED rot 12V - funktioniert auch mit 24V !!
- Kontakte 4.8mm
- integrierter Widerstand für die Kontrollampe

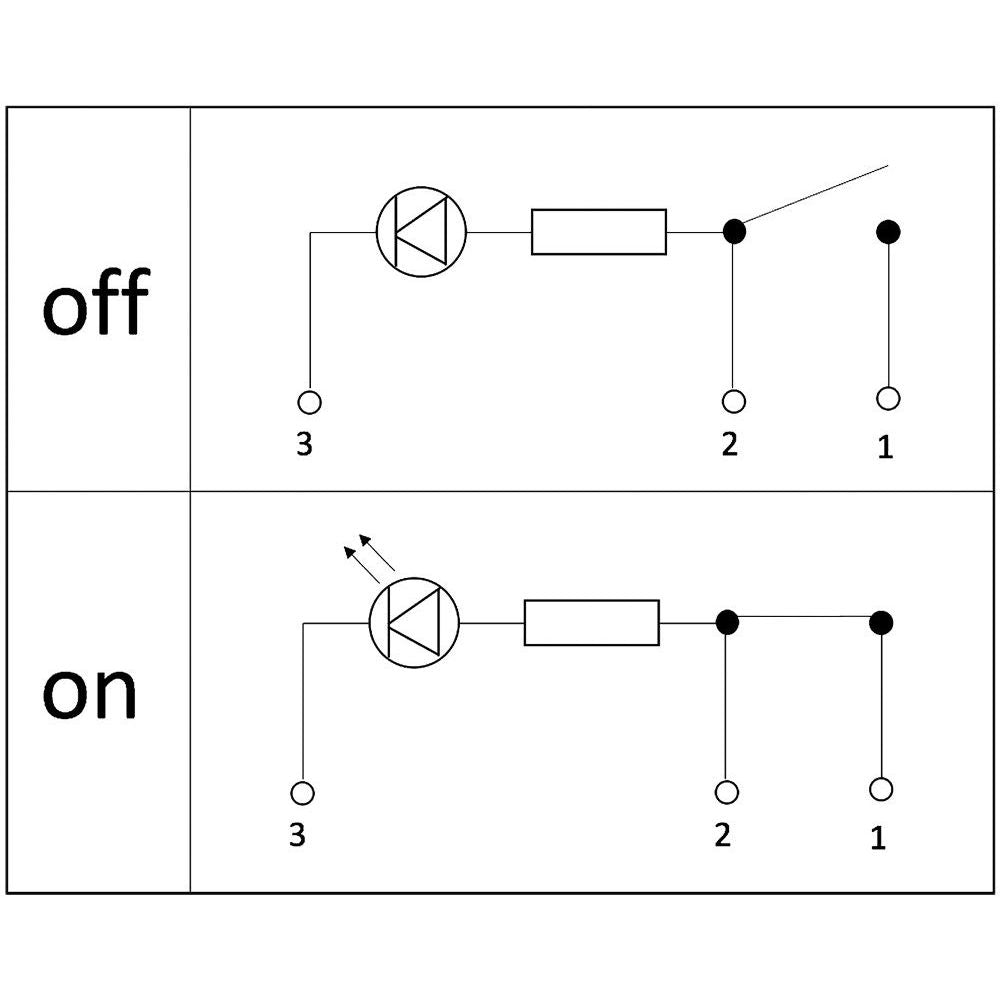

Anschluss:
1 = +
2 = Verbraucher
3 = Masse für LED

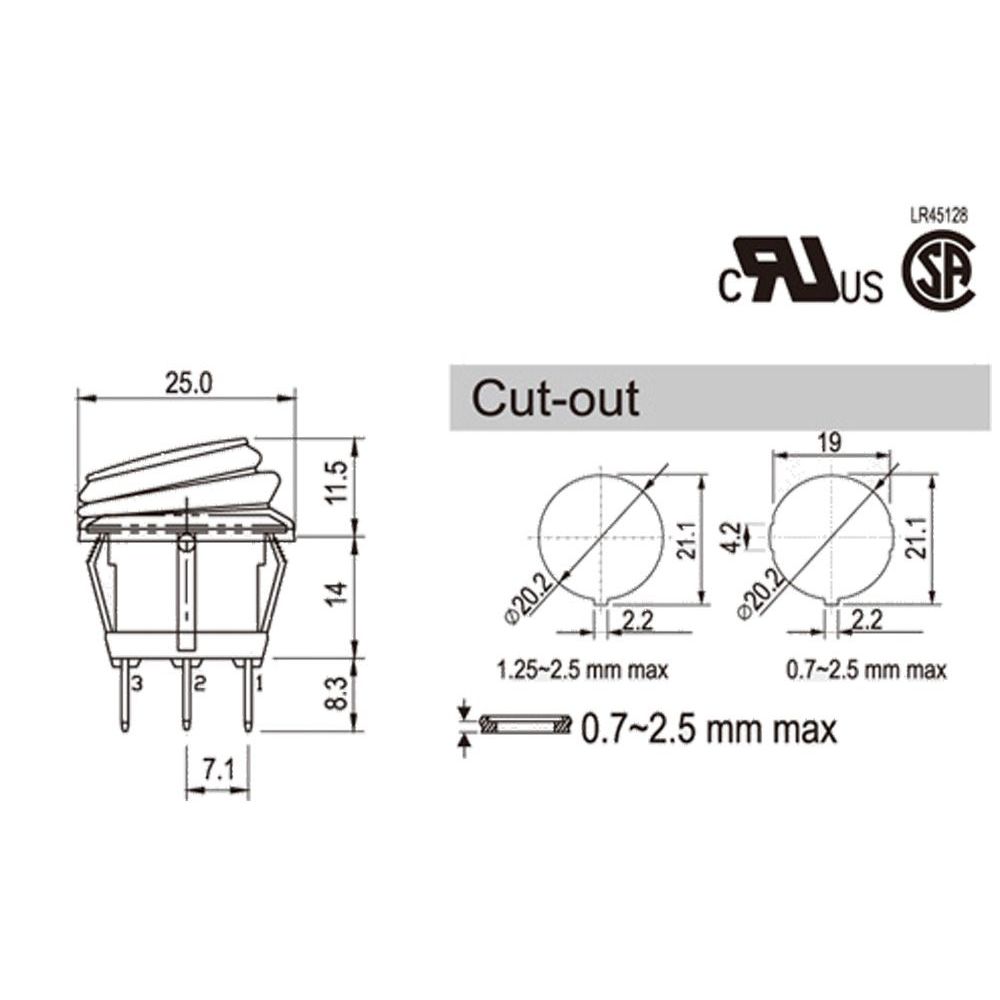

Zum Einbau in Panels von 0.7 - 2.5mm
Länge: 34 (8 + 14 + Stecker)
Höhe ab Panel 8mm
A-ø: 25mm; I-ø: 20mm (Einbau-Mass ø20.2mm)
SchalterformWipptastenschalterFunktion mechanischrastendFunktion elektrischSchliesserSpannung12–24 VoltBelastbarkeit20 AmpèreEinbaulochrundLänge34 mmBreite / Tiefe23 mmHöhe8 mmDurchmesser25 mmBeleuchtungJaWasserdichtJaIP-Grad65ZusatzinformationBeleuchteter wasserdichter Wippschalter (IP65) mit Gummibalg (LED leuchtet nur bei On-Zustand).
- LED rot 12 V - funktioniert auch mit 24 V !!
- Kontakte 4.8 mm
- integrierter Widerstand für die Kontrollampe
Anschluss:
1 = +
2 = Verbraucher
3 = Masse für LED
Zum Einbau in Panels von 0.7 - 2.5 mm
Länge: 34 (8 + 14 + Stecker)
Höhe ab Panel 8 mm
A-ø: 25 mm; I-ø: 20 mm (Einbau-Mass ø 20.2 mm)
