Beschreibung

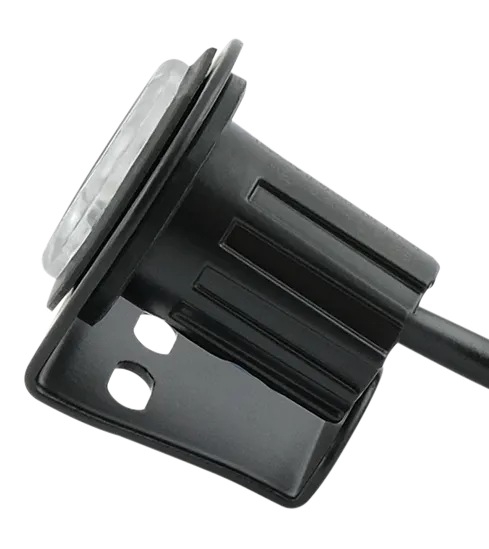

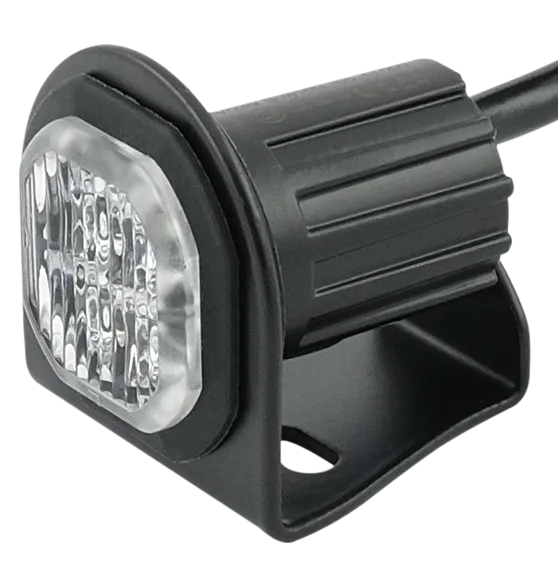

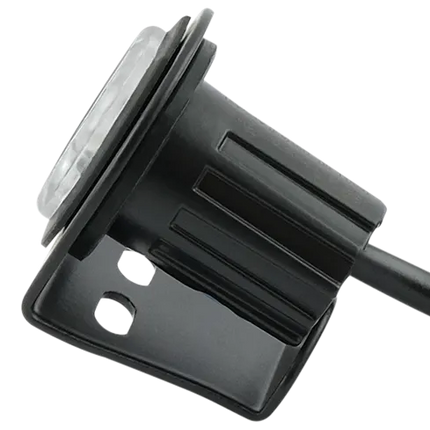

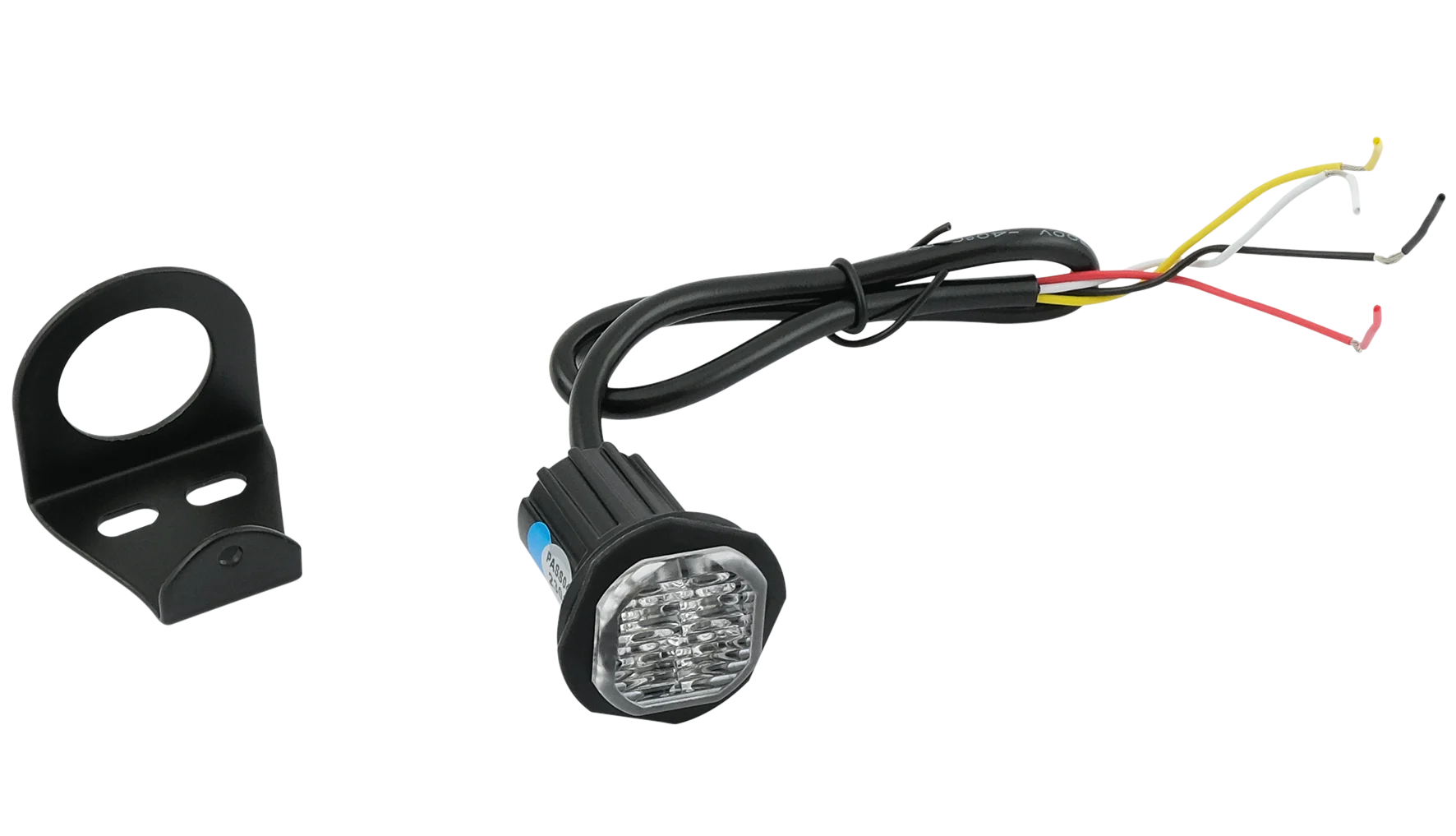

LichtquelleLEDLichtfarbeBlauMontageartFestmontage / AufbauLeuchten-TypFront-HeckwarnblitzerSpannung10–30 VoltStromversorgungFestinstallationAnschluss Kabellänge300 mmLänge39 mmHöhe24 mmWasserdichtJaIP-Grad67E-NummerXB1 E9-006013 ECE-R65-ZulassungKlasse 1ZusatzinformationRund, klein und leuchtstark. Dank der kompakten Bauart ist ein Einbau fast überall möglich. Mit dem beiliegenden L-Halter ist auch eine Aufbaumontage neben dem Einbau möglich.
Technische Angaben:
• Montageloch ø ohne Gummi 24 mm
• Montageloch ø mit Gummi 25 mm
• 21 Blitzmuster, davon 2 für R65 Zugelassen
• Dauernd an Funktion
• Mehrere Blitzer Synchron und Asynchron Betrieb möglich
• ECE-R65 und ECE-R10 homologiert
Stromaufnahme:
- 12 V / 0.8 A
- 24 V / 0.5 A

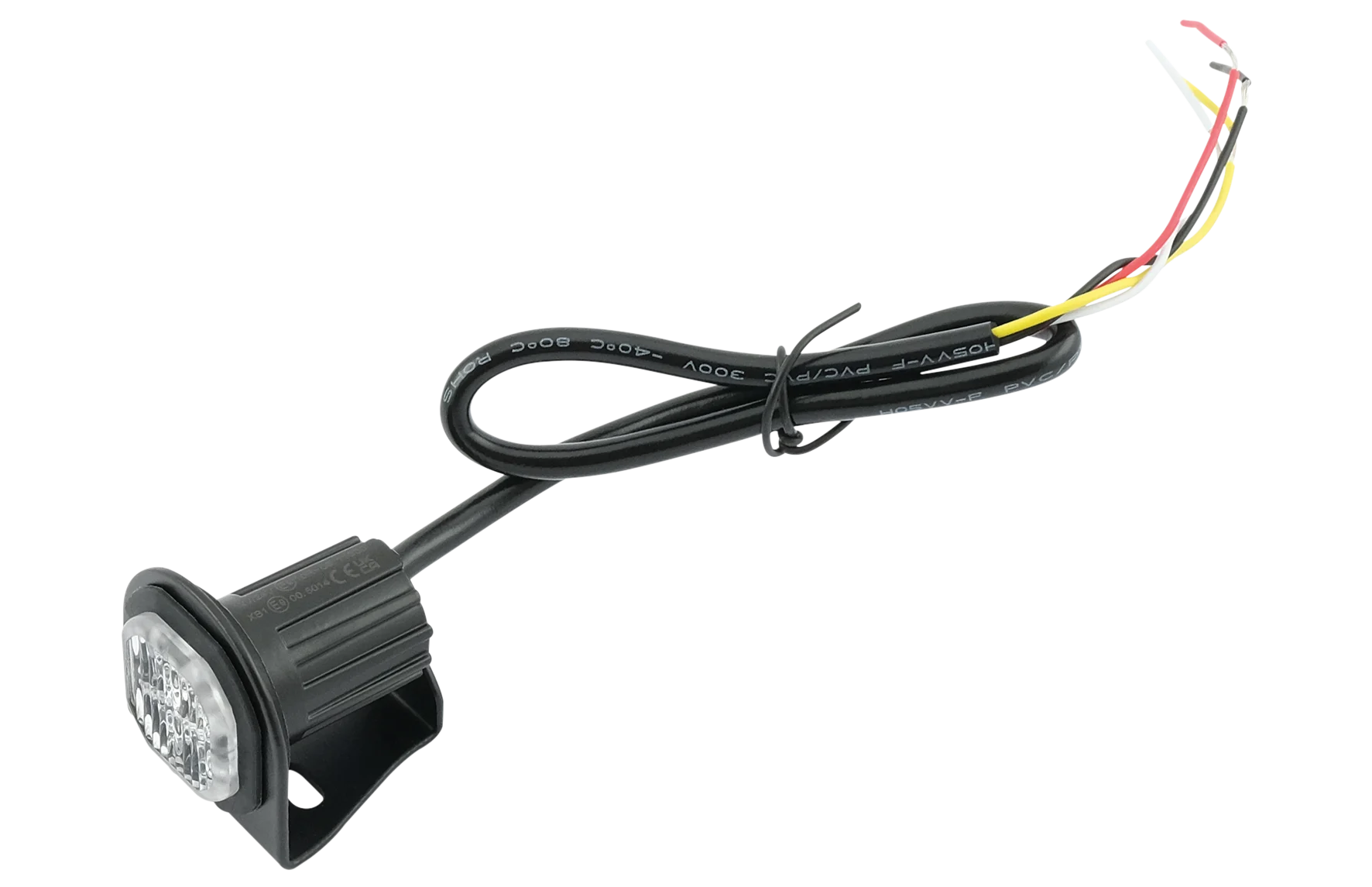

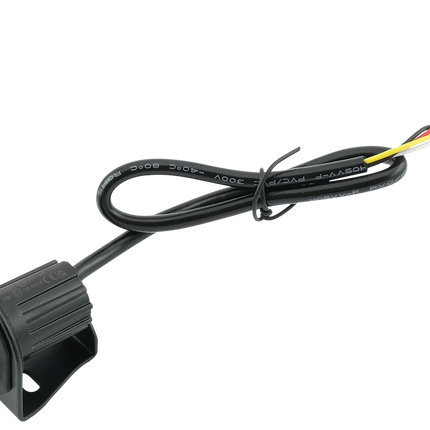

Anschlüsse:
rot - Spannungsversorgung +10 bis 30 VDC
schwarz - Masse
weiss – Nachtfunktion, reduzierte Lichtleistung bei Anschluss an Masse
gelb - Blitzmuster wechseln, kurz gegen Plus tippen
Einstellung alternierend oder synchron
Die Blitzer müssen programmiert werden, bitte unbedingt die Reihenfolge einhalten und die Zeit mit einer Stoppuhr messen.
Vorgehen
Es können einzelne Blitzer alternierend/synchron oder ganze Gruppen alternierend/synchron programmiert werden. Zuerst müssen die Gruppen zugeteilt respektive formiert werden. Die Blitzer an Spannung anschliessen und bis zum Ende der Programmierung nicht trennen.
Ablauf:
1. Alle gelben Kabel der Blitzer der Gruppe A verbinden.
2. Alle gelben Kabel der Blitzer der Gruppe B verbinden
3. Spannung einschalten
4. Gelbe Kabel der Gruppe A für 16 – 19 Sekunden mit Masse verbinden
5. Gelbe Kabel der Gruppe B für 21 – 24 Sekunden mit Masse verbinden
6. Gelbe Kabel der Gruppe A und B verbinden
6.1 Funktion alternierend – Gelbe Kabel gemeinsam für 11 - 14 Sekunden mit Masse verbinden
6.2 Funktion synchron – Punkt 6.1 durchführen, danach die Gelben Kabel erneut für 11 – 14 Sekunden mit Masse verbinden
7. Spannung trennen und neu einschalten
8. Programmierung abgeschlossen – Funktionskontrolle
9. Blitzmuster 1 oder 3 durch kurzes Tippen der gelben Kabel auf Masse programmieren.
10. Falls die Programmierung erfolglos war, bitte Spannung einschalten und sämtliche gelbe Kabel für 21-24 Sekunden mit Masse verbinden und wieder mit Punkt 1 beginnen. 1Stück
