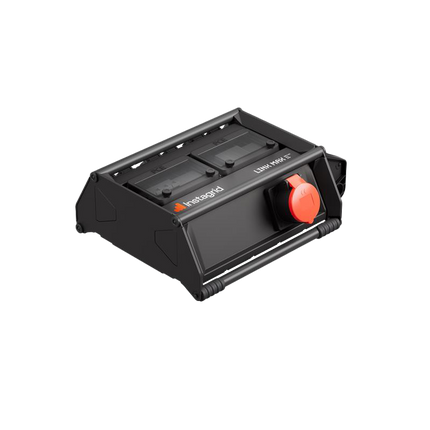

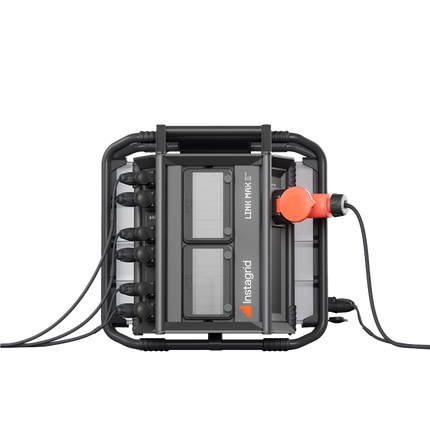

Instagrid LINK MAX – Die mobile 400 V Lösung zum Zusammenstecken
Drehstrom aus 3 Instagrid ONE 400 V – so geht’s:

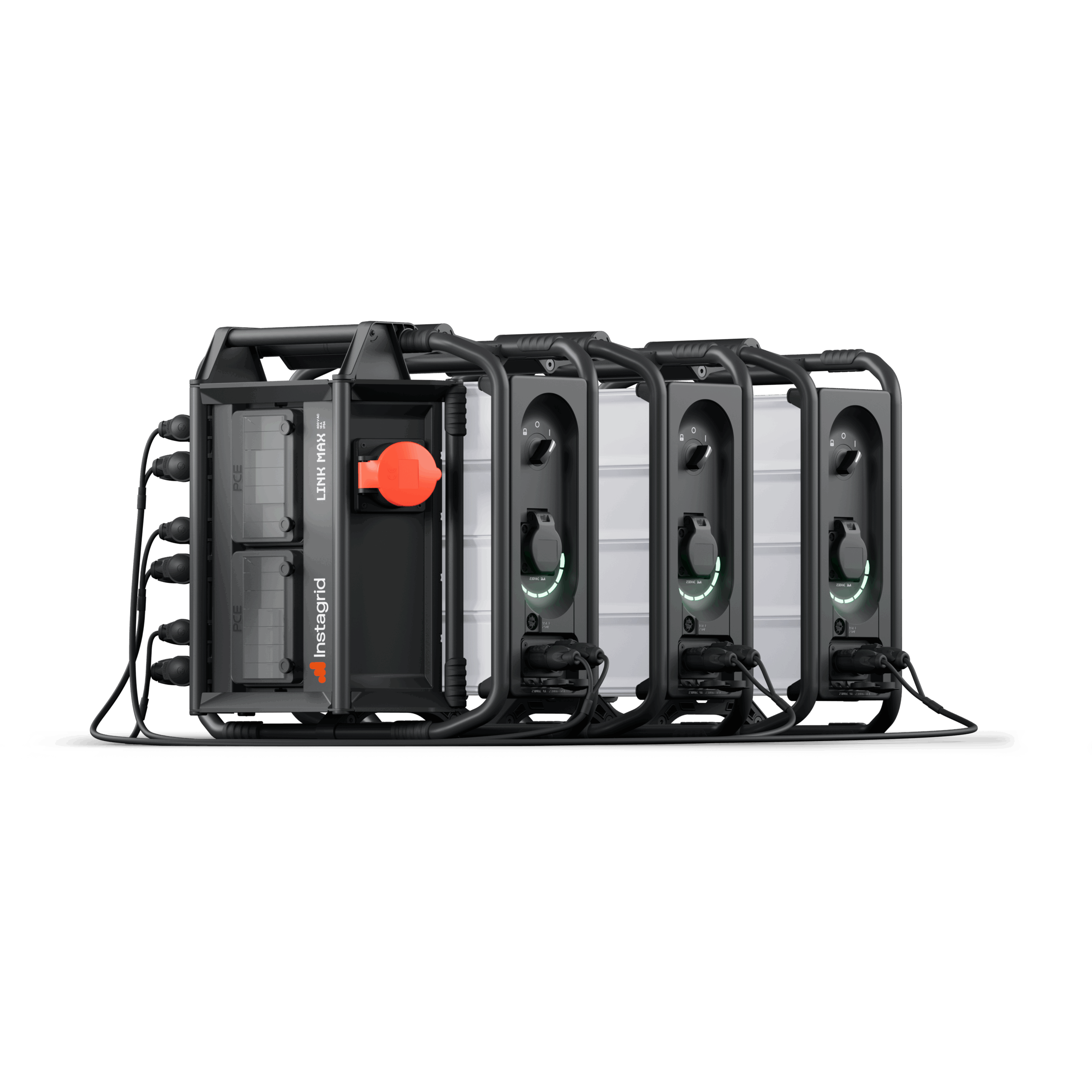

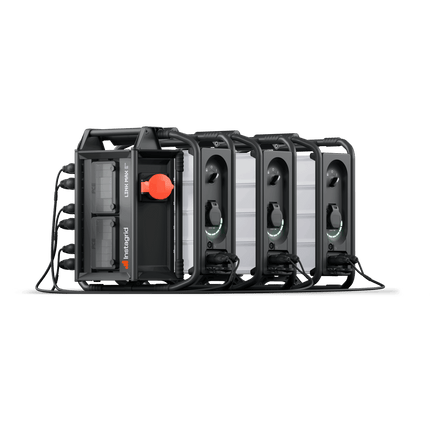

Der Instagrid LINK MAX verbindet drei Instagrid ONE 400 V- ready Powerstations zu einer vollständigen 3-Phasen-Drehstromlösung mit 400 V und 16 A. Das Setup bietet nicht nur höchste Leistung, sondern ist mit nur 5 kg Gewicht des LINK MAX und 21 kg je Instagrid ONE Einheit auch das mobilste 400 V-System seiner Klasse. Jeder Teil lässt sich einzeln tragen und ohne Maschinen aufbauen.
Mobiler Strom für anspruchsvolle Einsätze

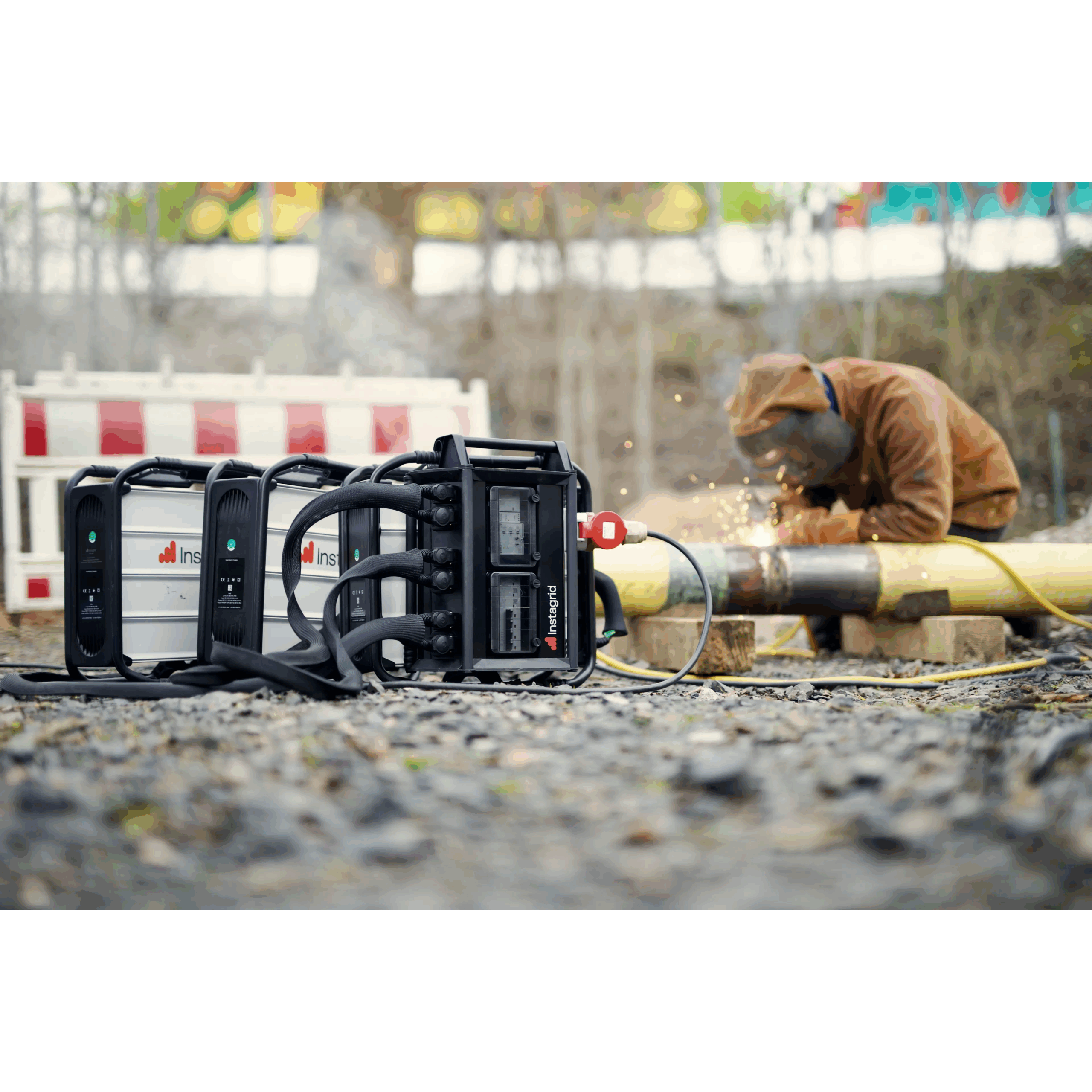

Mit einer kombinierten Spitzenleistung von bis zu 54 kW eignet sich dieses System ideal für stromintensive Maschinen wie Kernbohrgeräte, Schweissgeräte oder Kettensägen. Der Aufbau erfolgt im Handumdrehen: einstecken und loslegen – ganz ohne Generator, Abgase oder Lärm. Das System ist wartungsarm, wetterfest und für den täglichen Einsatz gemacht.
Vorteile auf einen Blick
Extrem mobil:
· Jeder Bestandteil des Systems kann von Hand getragen werden – kein Transportgerät nötig
Mega POWER - 11 kW Nennleistung und bis zu 54 kW Spitzenleistung:
· Ideal für leistungshungrige Geräte auf Baustellen, bei Einsätzen und Veranstaltungen
Plug & Play:
· 3-Phasen-Strom mit wenigen Handgriffen aufgebaut – schneller und effizienter arbeiten
Flexibel einsetzbar:
· Stelle deine 400 V Stromversorgung dort auf, wo sie gebraucht wird – kein Kabelsalat vom Generator im Fahrzeug
Zuverlässig & sicher:
· Nahezu wartungsfrei, leise und emissionsfrei ideal für sensible Umgebungen und lange Einsätze
Zertifizierter Schutz:
· IP54, integrierter Leitungsschutzschalter, Isolations- und Phasenüberwachung
Praxisbeispiele aus dem Feld

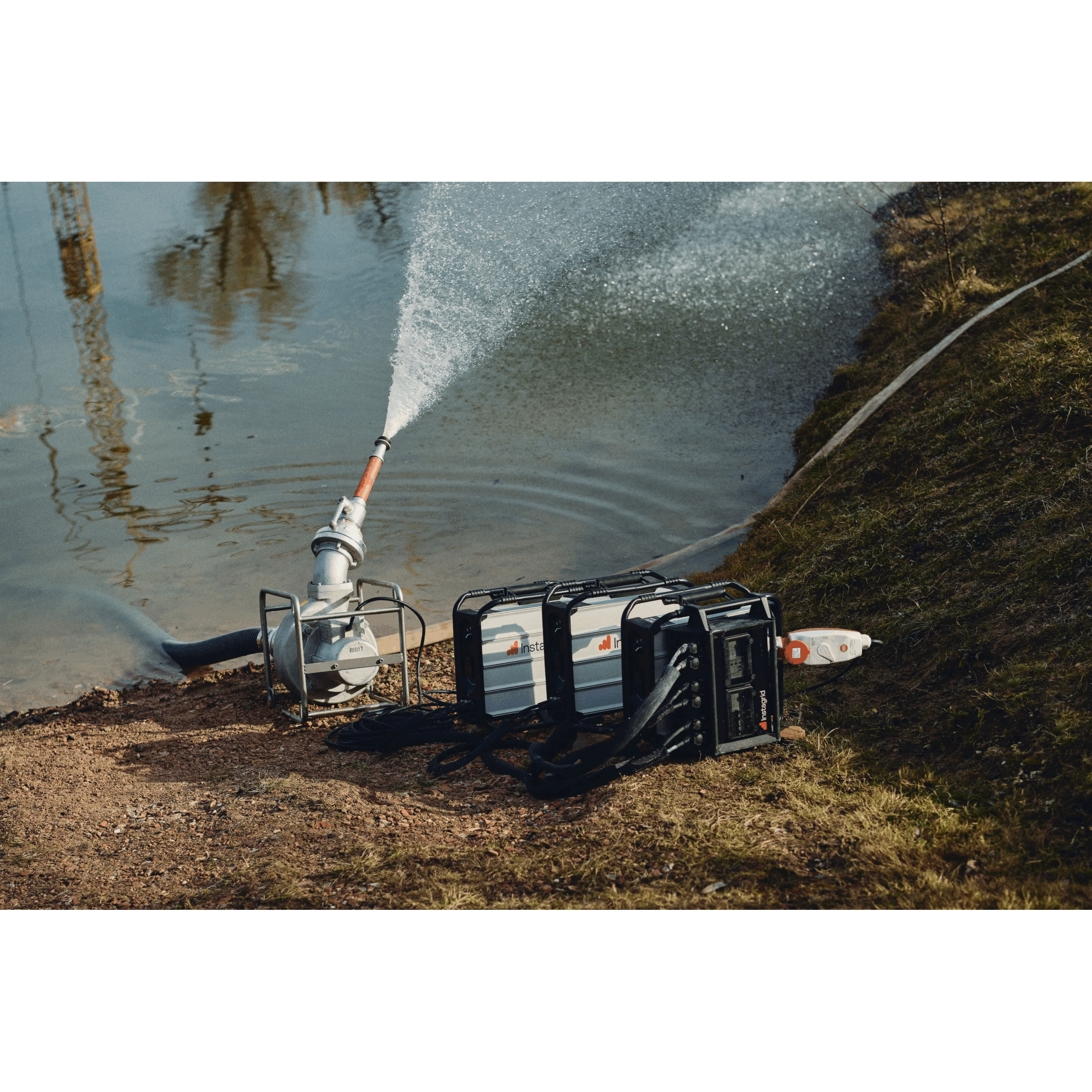

· Grosse Tauchpumpe – 5’300 W, ca. 2.400 Liter/min Förderleistung bis zu 192.200 Liter in 80 Minuten
· Betonringsäge – 6.500 W, ca. 11 m Schnittlänge in Beton und bis 180 mm Schnitttiefe
· Diamantkernbohrgerät – 7.500 W, bis zu 33 Löcher in Beton,Ø 300 mm Bohrkrone, bis 200 mm tief

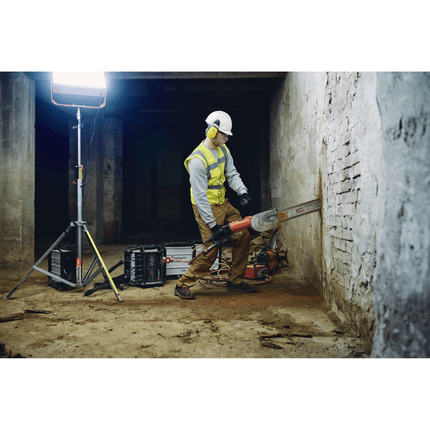

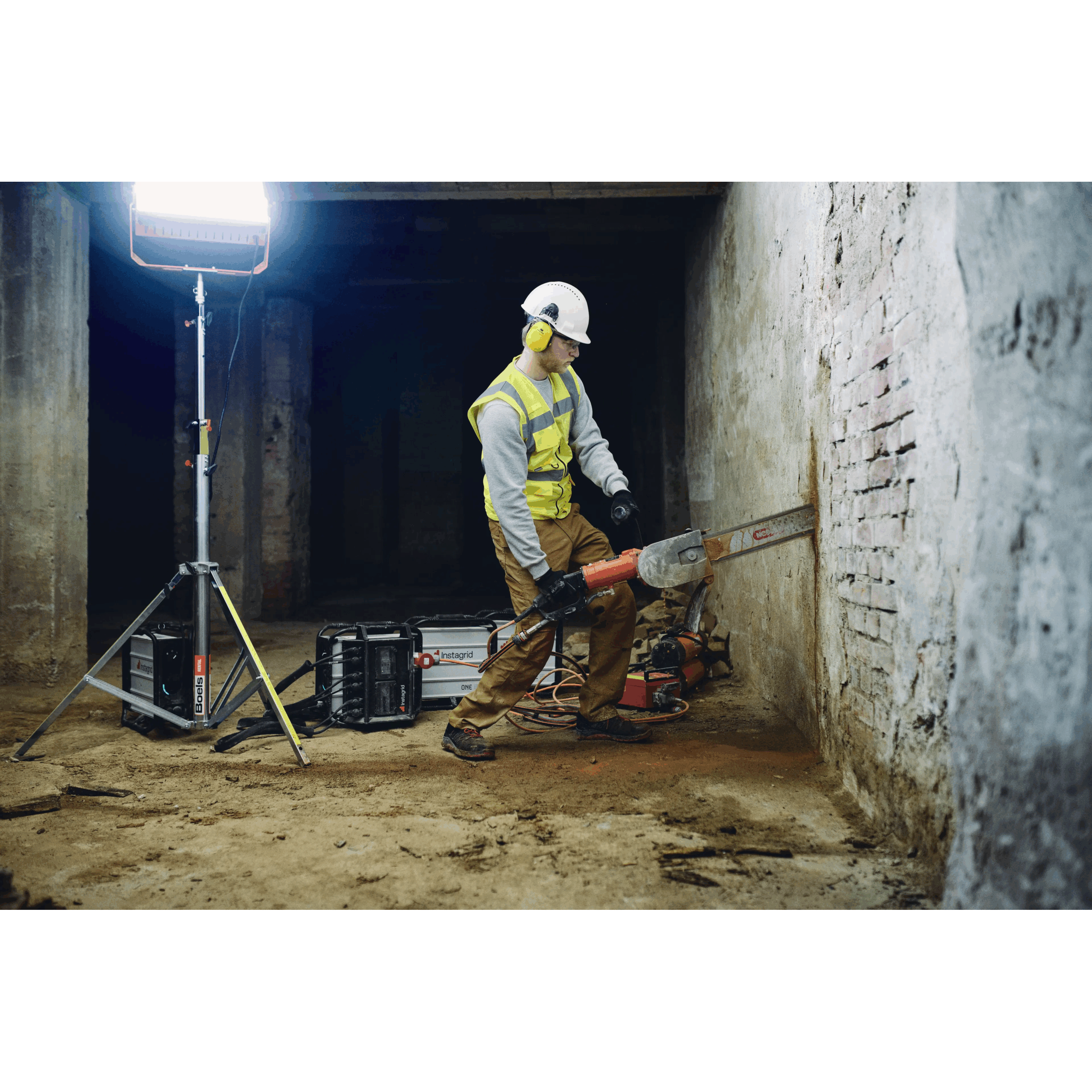

· Betonkettensäge – 6.500 W, ca. 8 m Schnittlänge in Beton bei bis 150 mm Schnitttiefe
Technische Daten – Instagrid LINK MAX
Elektrische Eigenschaften
· Ausgangsspannung: 400 V AC
· Frequenz: 50 Hz
· Nennausgangsstrom: 16 A
· Nennleistung: 11.000 W
· Max. montierbare Höhe: unter 2 m
· Schutz: Isolationsüberwachung (IMD), Phasenüberwachung (PMD), Leitungsschutzschalter 4-polig C16
Anschlüsse

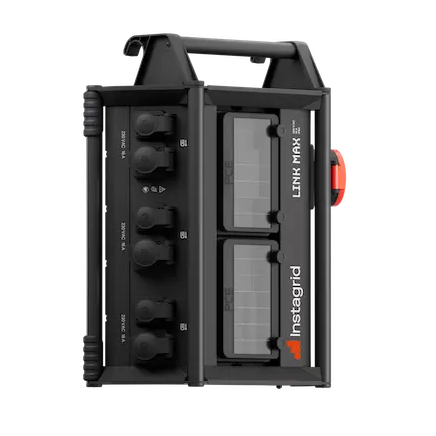

· Eingänge: 3 x Neutrik powerCON TRUE1 TOP (NAC3FPX + NAC3 mPX)

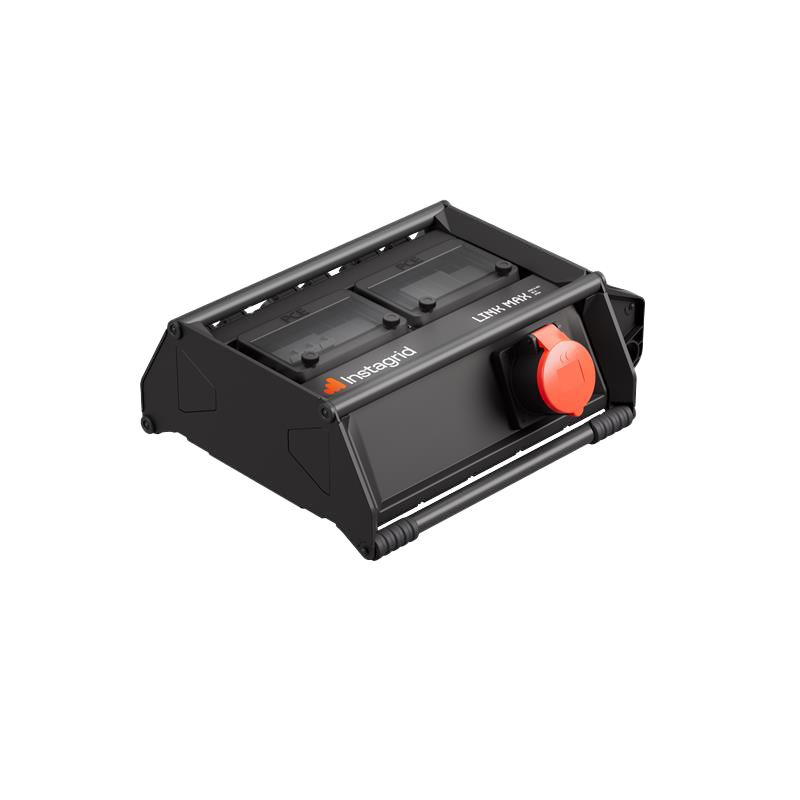

· Ausgang: 1 x CEE 5-polig 6h 16 A
Allgemeine Daten
· Gewicht: 5,1 kg
· Abmessungen: 391 x 320 x 140 mm
· Schutzart: IP54
· Schutzklasse: Klasse I mit Klasse II Aufbau
· Umgebungstemperatur: –20° C bis +60° C
Lieferumfang
Instagrid LINK MAX
3 x Dual-Neutrik Kabel
Bedienungsanleitung
Die Technologie dahinter – leistungsstark, portabel und clever

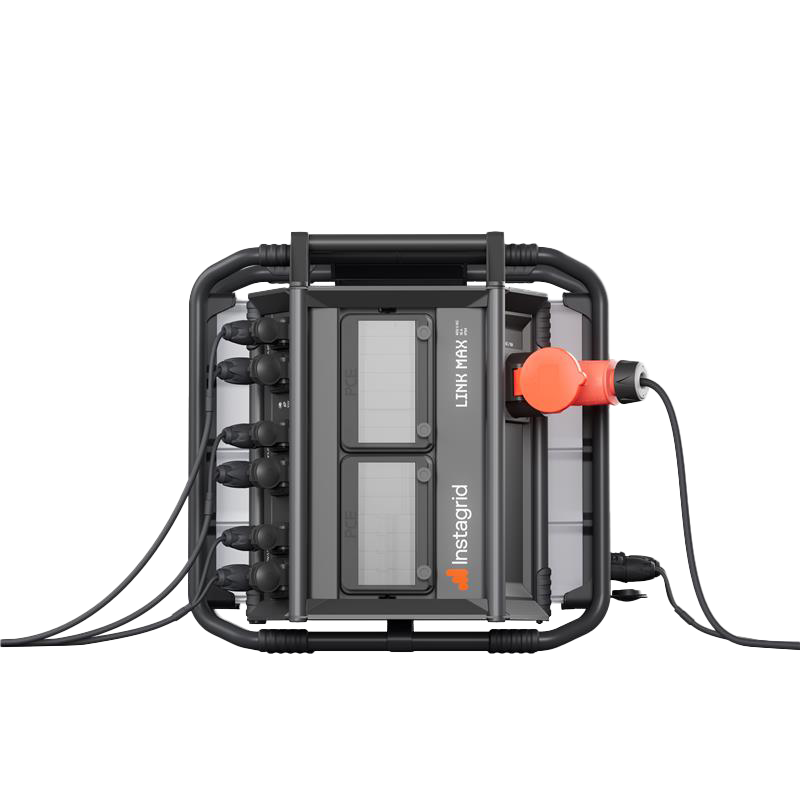

Der Instagrid LINK MAX ist mehr als nur ein Adapter: Er ist das Herzstück eines der mobilsten 400-V-Systeme der Welt. Über drei doppelte Neutrik-Eingänge werden drei ONE max Geräte verbunden und synchronisiert – die Stromverteilung erfolgt automatisch und effizient. Das stabile Gehäuse mit Haken, Füssen und optionaler Verschraubung lässt sich direkt auf einer Instagrid ONE Einheit montieren. Ein durchdachtes System für alle, die echte Power vor Ort brauchen – ohne Kompromisse.
** ACHTUNG: Nur kompatibel mit dem Artikel IGONE/400 - 400V-ready. Die Version IGONE ist mit dem LINK MAX nicht kompatibel. **
Eingangsspannung230 VDC 50 HzAusgangsspannung400 VDC / 50 HzLeistung16 A / 11’000 W / Spitze 54 kWAbmessungennet. 5.1 kgSchutzartIP54
