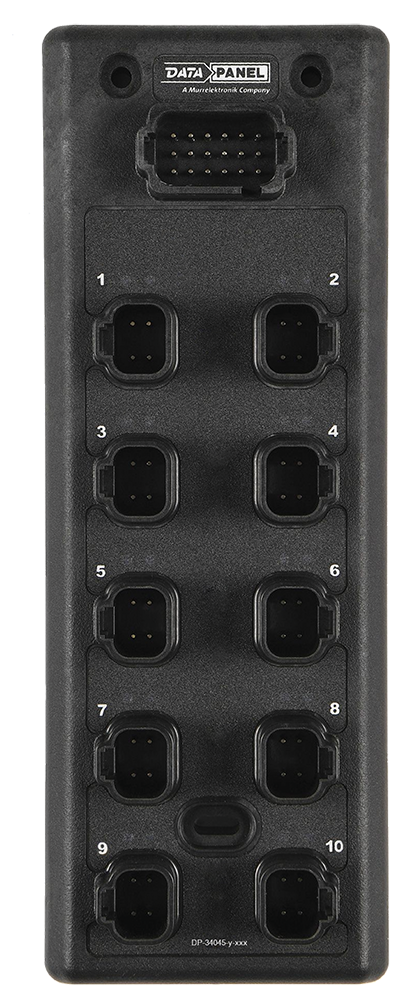

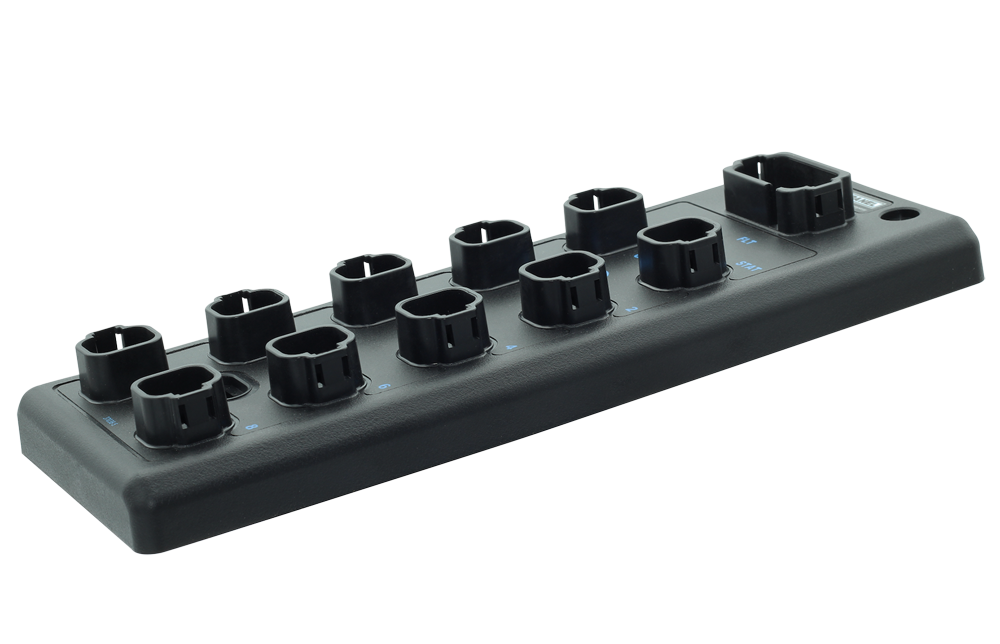

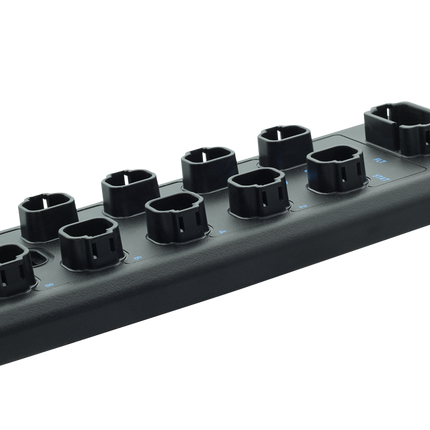

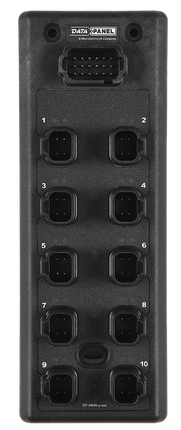

xtremeDB-Verteiler – robustes Verkabelungssystem für mobile Maschinen
Der xtremeDB-Verteiler von Data Panel ist die kompakte und leistungsstarke Lösung für die Signalverteilung in mobilen Anwendungen. Mit der Schutzart IP69K eignet er sich ideal für den Einsatz unter härtesten Bedingungen.
Im Vergleich zu klassischen Klemmkastensystemen spart der Verteiler nicht nur Platz, sondern auch Installationsaufwand. Bis zu 16 Ein- oder Ausgänge können über bewährte Deutsch-Steckverbinder effizient genutzt werden.

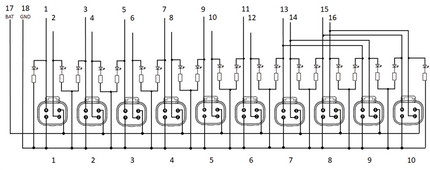

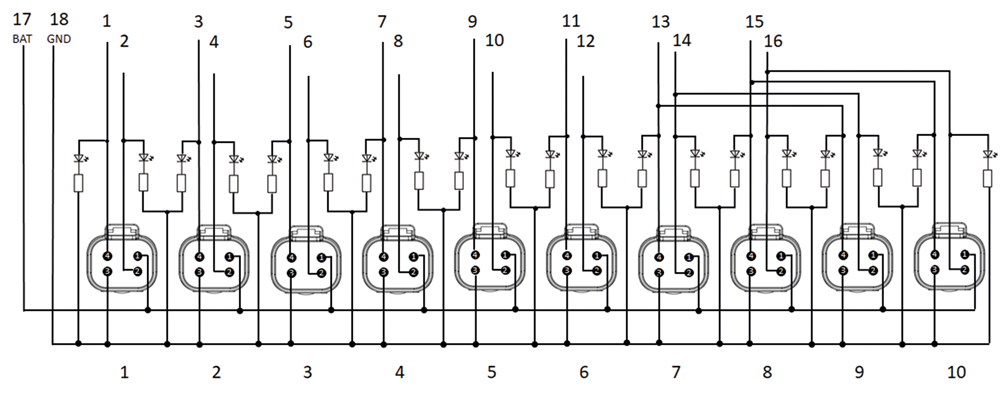

Die Spannungsversorgung erfolgt über einen 18-poligen Deutsch-Stecker, während die Signalverteilung über bewährte 4-polige Deutsch-Stecker realisiert wird. An jedem 4-poligen Stecker sind jeweils ein Versorgungs- und Massepunkt (Pins 1 und 3) gebrückt und über 2 Leitungen mit dem 18-poligen Stecker verbunden – ideal für die Versorgung von Sensoren oder die Masse von Magnetventilen.
Nicht benötigte Anschlüsse lassen sich einfach mit Blindsteckern verschliessen.
---
Produktmerkmale
Spannungsbereich: 8 - 32 V
Signalüberwachung: PNP-LED (gelb)
Strom: 8 A je Kontakt (max. 26 A Gesamtstrom)
Anschluss Signalleitungen: 4 Pol, Amphenol (Deutsch, DT064S-kompatibel)
Anzahl I/O: bis zu 16 Ein-/Ausgänge
Schutzart: IP69K (vergossene MDC-Leitungen)
Material: vergossenes PA, beständig gegen Öle und Säuren
Passende Anschlussleitungen in verschiedenen Ausführungen und Längen finden Sie bei den zugehörigen Artikeln.
Abmessungen97 x 265 x 34 mmBelastbarkeit8 A ( 26 A Summenstrom)SchutzartIP69K
