Beschreibung

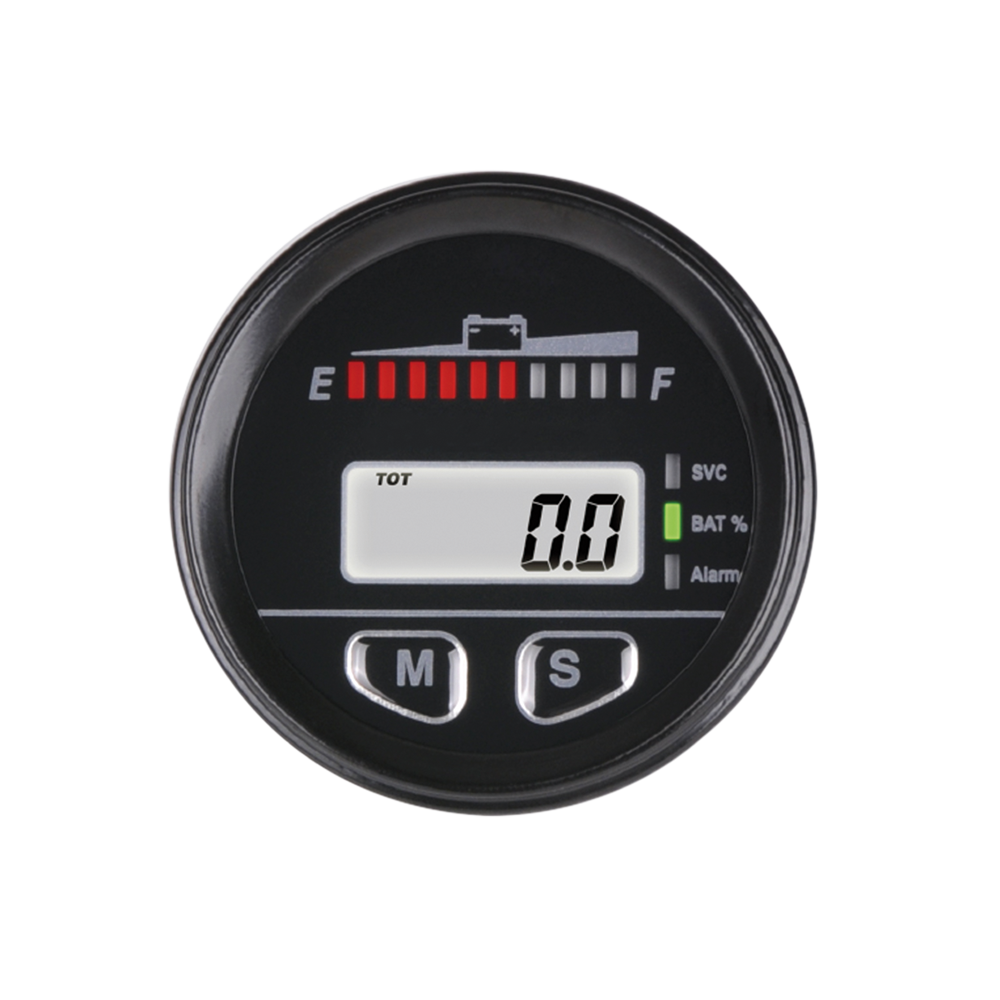

Batteriestandanzeige, Betriebsstundenzähler und Wartungsanzeige in einem Bauteil
- Betriebsstundenzähler, elektronisch
- Totalstunden
- Teilstunden (rückstellbar)
- LCD, hinterleuchtet
- Anzeige Batterieladezustand
- Voltanzeige, digital und Balken
- Anzeige Unterspannung/Überspannung
- IP65
- 12 - 48 V DC

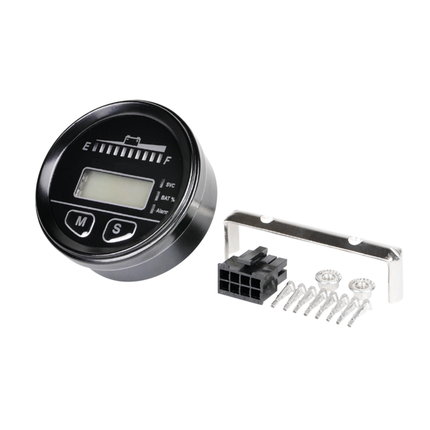

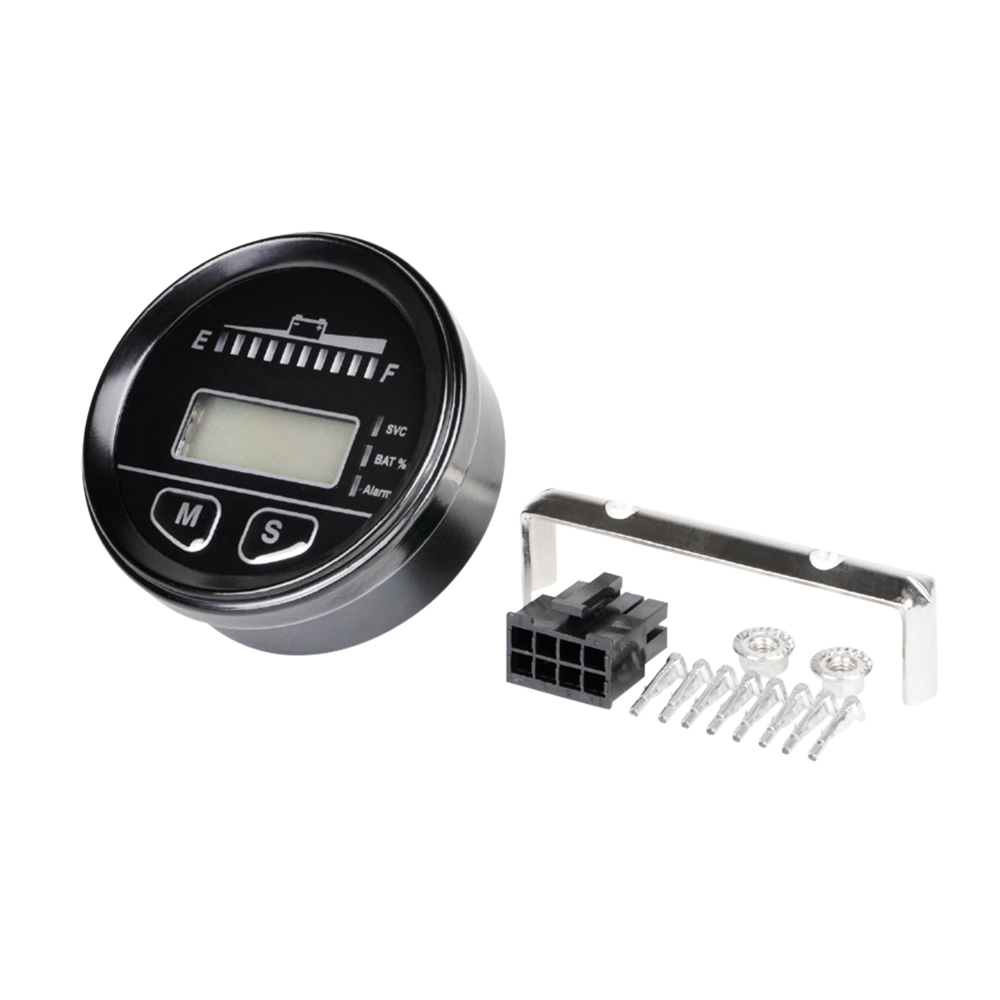

- Kabelsatz, vorverkabelt
- Geschalteter Ausgang, 5 V, 50 mA, bei Batteriekapazität < 10%: EIN

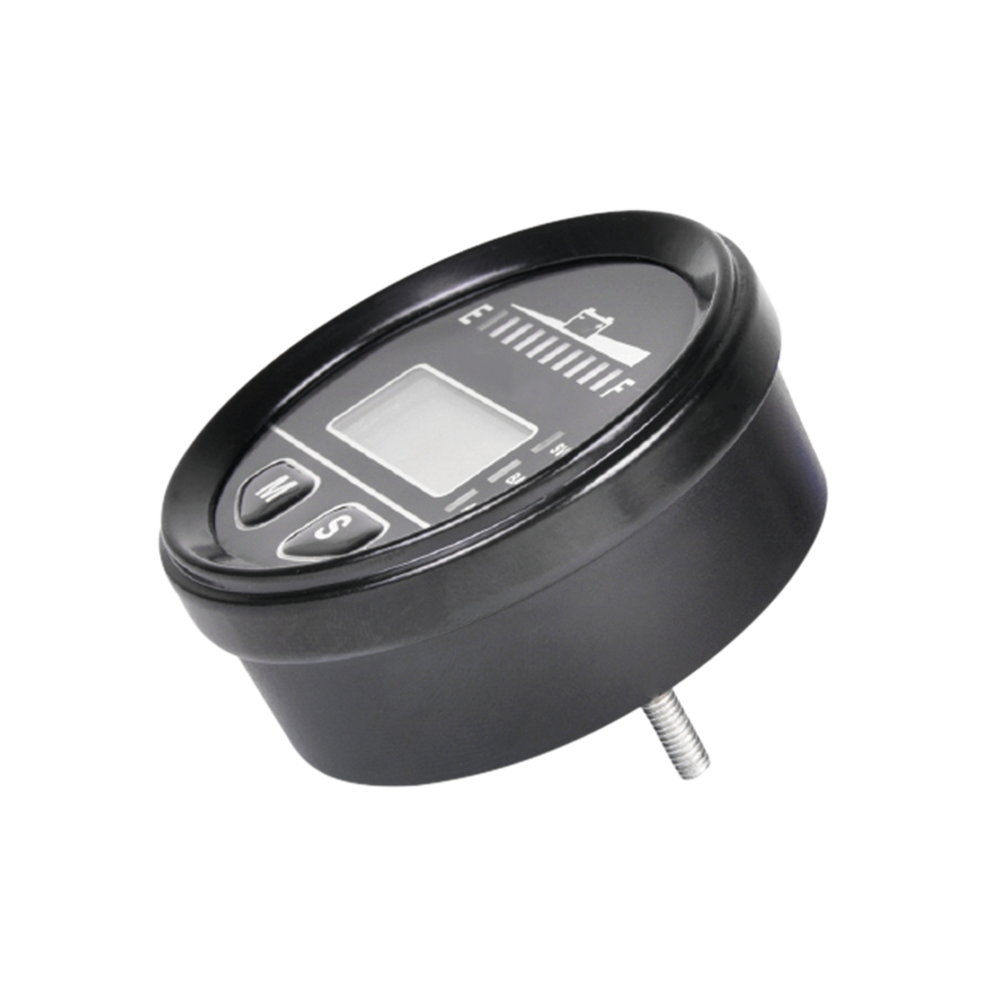

- Durchmesser Einbauloch: 60 mm
- Startzeit einmalig einstellbar während der 1. Betriebsstunde (beispielsweise beim Ersatz eines defekten Zählers)
Anwendungsbereiche
Elektrofahrzeuge (2/4 Räder), Elektrostapler, Reinigungsmaschinen, Quads, Schneemobile, Traktoren usw.

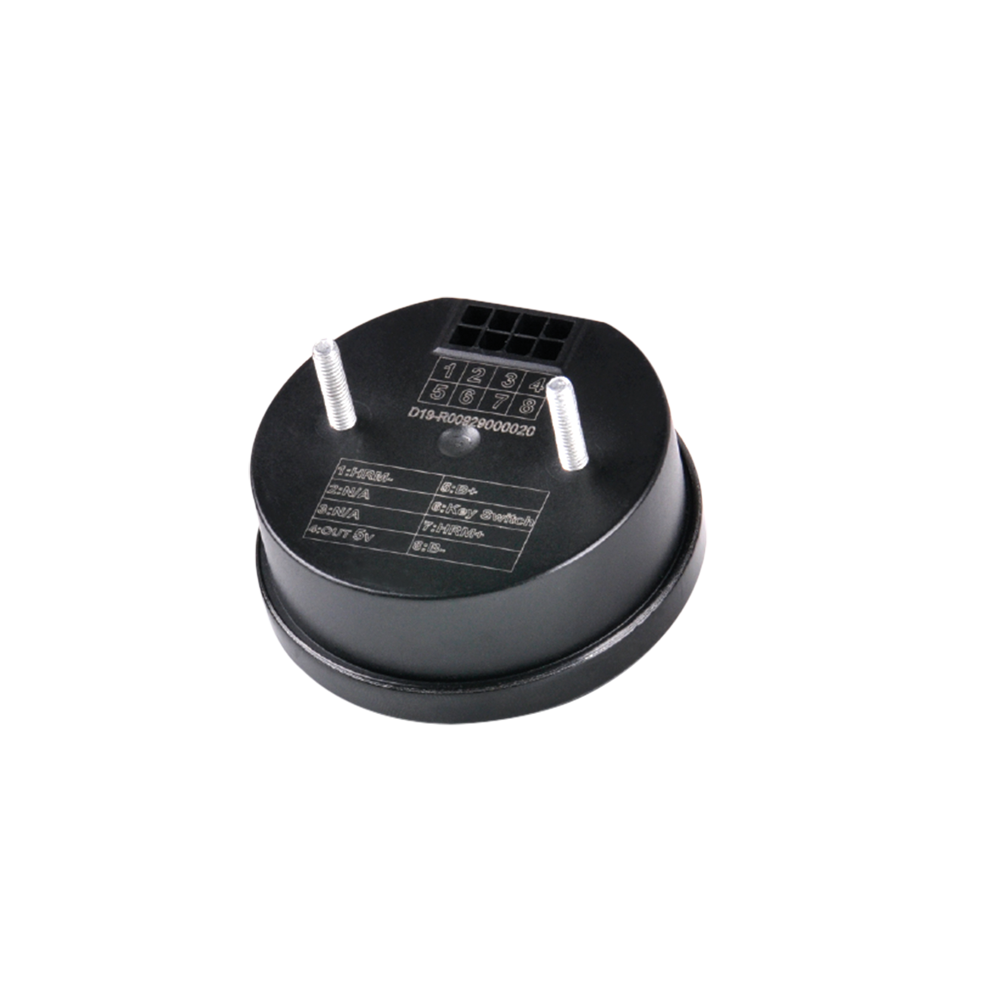

Kabelfarben:
1 = schwarz = Batterie (–)
2 = gelb = Stundenzähler EIN -> positiv getriggert
3 = grün = Zündungsplus (LCD ein)
4 = rot = Batterie (+)
5 = schwarz = Ausgang, 5 V, max. 50 mA
6 = nicht benötigt
7 = nicht benötigt
8 = gelb = Stundenzähler EIN -> negativ getriggert
Abmessungenø 60 mmTechn. Daten12 - 48 V
