Beschreibung
Der Balancer führt der schwächer geladenen Batterie mehr Ladestrom zu (max. 5 A)
Dient dazu, den unterschiedlichen Ladestand zwischen zwei in Serie geschaltenen 12 V-Batterien in einem 24 V-System auszugleichen.

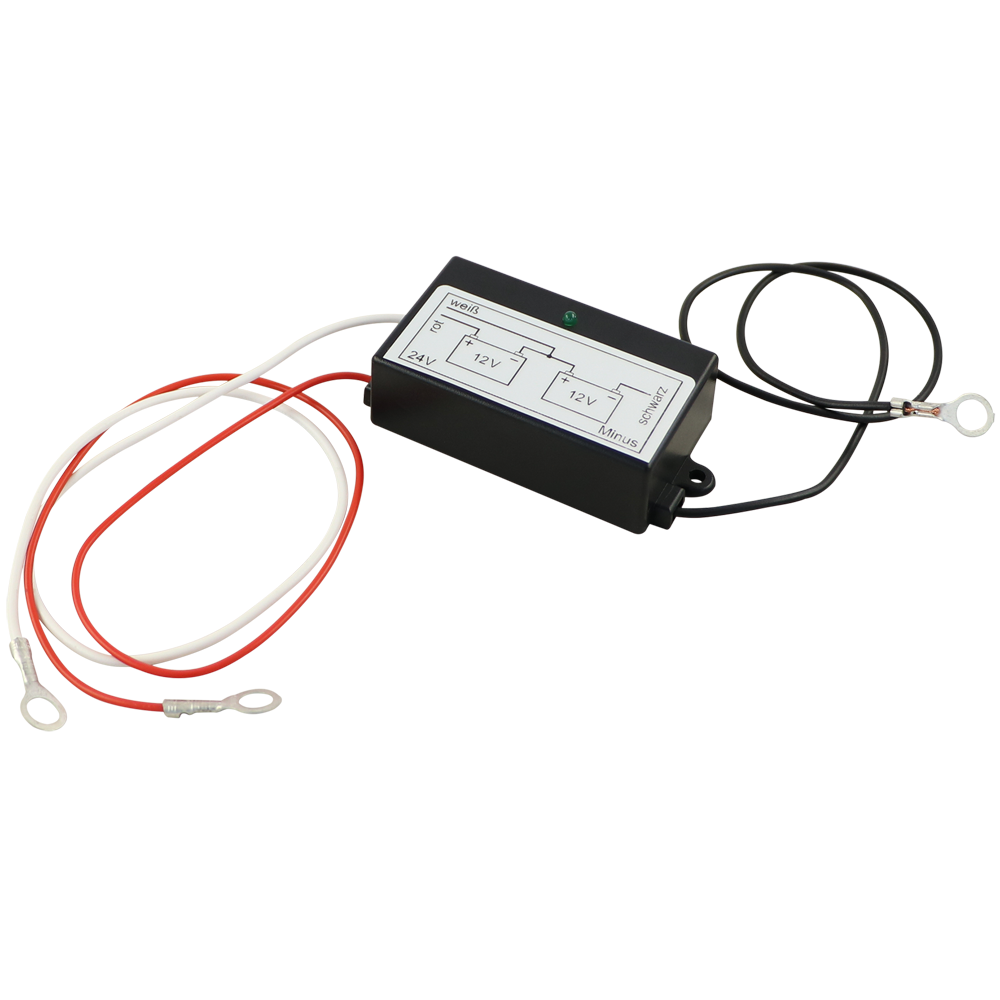

Der Ladungsausgleicher BLA sorgt für einen Ladungsausgleich bei in Reihe geschalteten Batterien. Der Ladungsausgleicher BLA arbeitet immer dann, wenn Spannungsdifferenzen zwischen den 12 V-Batterieblöcken auftreten. Dies kann während des Ladens, Entladens oder auch im Leerlauf sein.
Unterschiede in Zellchemie und Temperatur führen bei in Reihe geschalteten Batterien zu Ungleichgewichten in der Ladung. Da die Batterien in Reihe geladen werden, kann das Ladegerät Spannungsunterschiede zwischen den Batterieblöcken nicht berücksichtigen bzw. ausgleichen. Dies führt dazu, dass der eine Batterieblock überladen und der andere
nur unzureichend aufgeladen wird. Nachfolgende Zyklen verstärken diesen Effekt und führen dazu, dass der unzureichend geladene Batterieblock vorzeitig ausfällt.

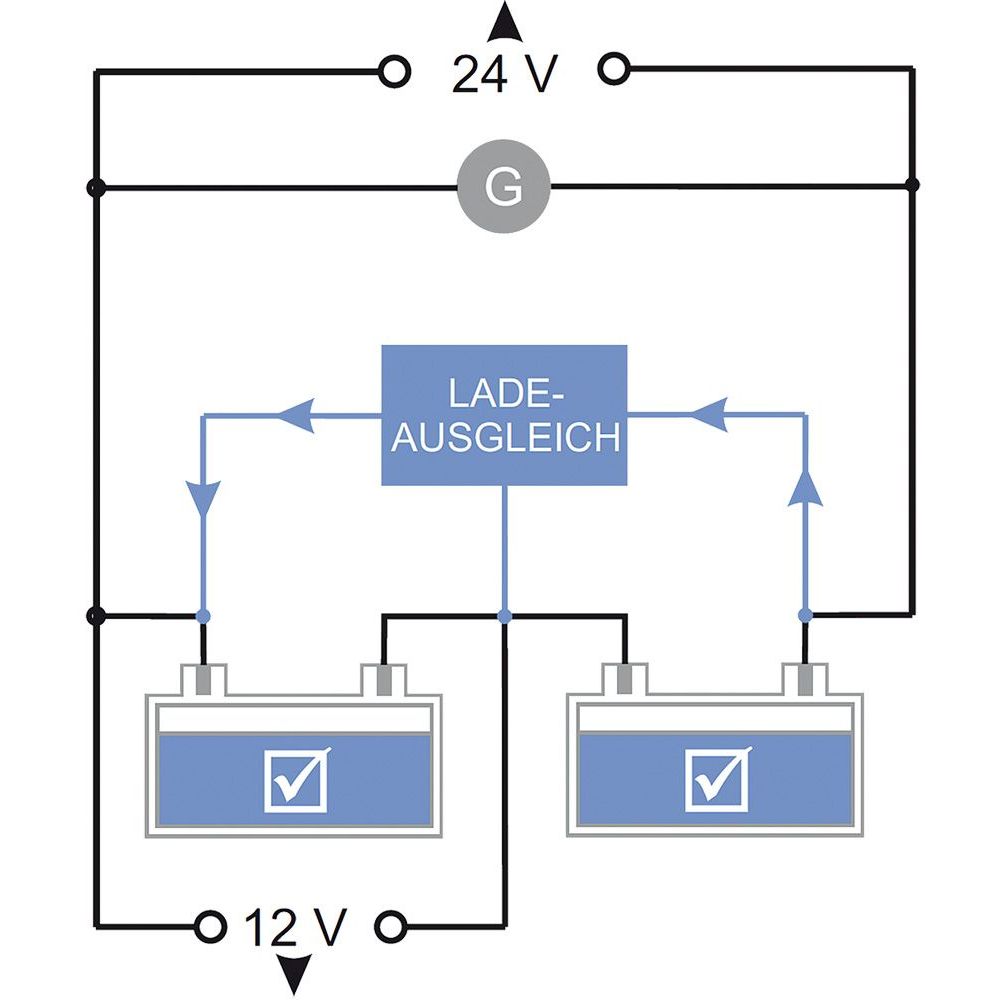

Der BLA arbeitet bidirektional und ist in der Lage, den Ladungsausgleich in beiden Richtungen vorzunehmen, unabhängig davon an welcher Stelle die schwache Batterie sitzt. Überschreitet der Spannungsunterschied
der in Reihe geschalteten Batterien 10 mV, so schaltet sich der Ladungsausgleicher selbständig schrittweise zu.
Der Ladungsausgleicher bezieht seine Energie aus den auszugleichenden Batterien und bleibt ständig an diesen angeschlossen.
Der BLA kann einen 24 V-Block ausgleichen, für höhervoltige Systeme werden mehrere Ladungsausgleicher BLA in Reihe geschaltet, dass heisst für eine 36 V-Anlage 2 Stück und für eine 48 V-Anlage werden 3 Stück benötigt.
Eingangsspannung24 VAusgangsspannung2x 12 VLeistung0 - 5 A (Leerlaufstrom < 0.5 mA)Abmessungen80 x 38 x 21 mmSchutzartIP22
