Beschreibung
Funktion mechanisch: tastend
Funktion elektrisch: Umschalter
Spannung: 12 bis 24 Volt
Belastbarkeit: 6A Ampère
Einbauloch: rund
Länge: 44 mm
Breite / Tiefe: 44 mm
Höhe: 78 mm
Beleuchtung: Nein
Wasserdicht: Nein
IP-Grad: IP67

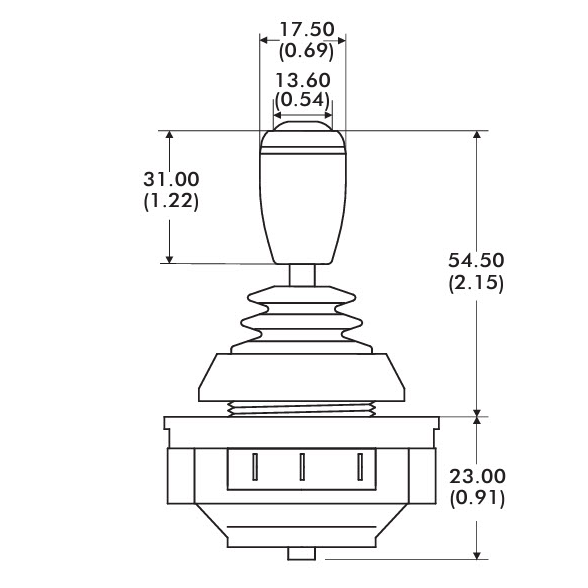

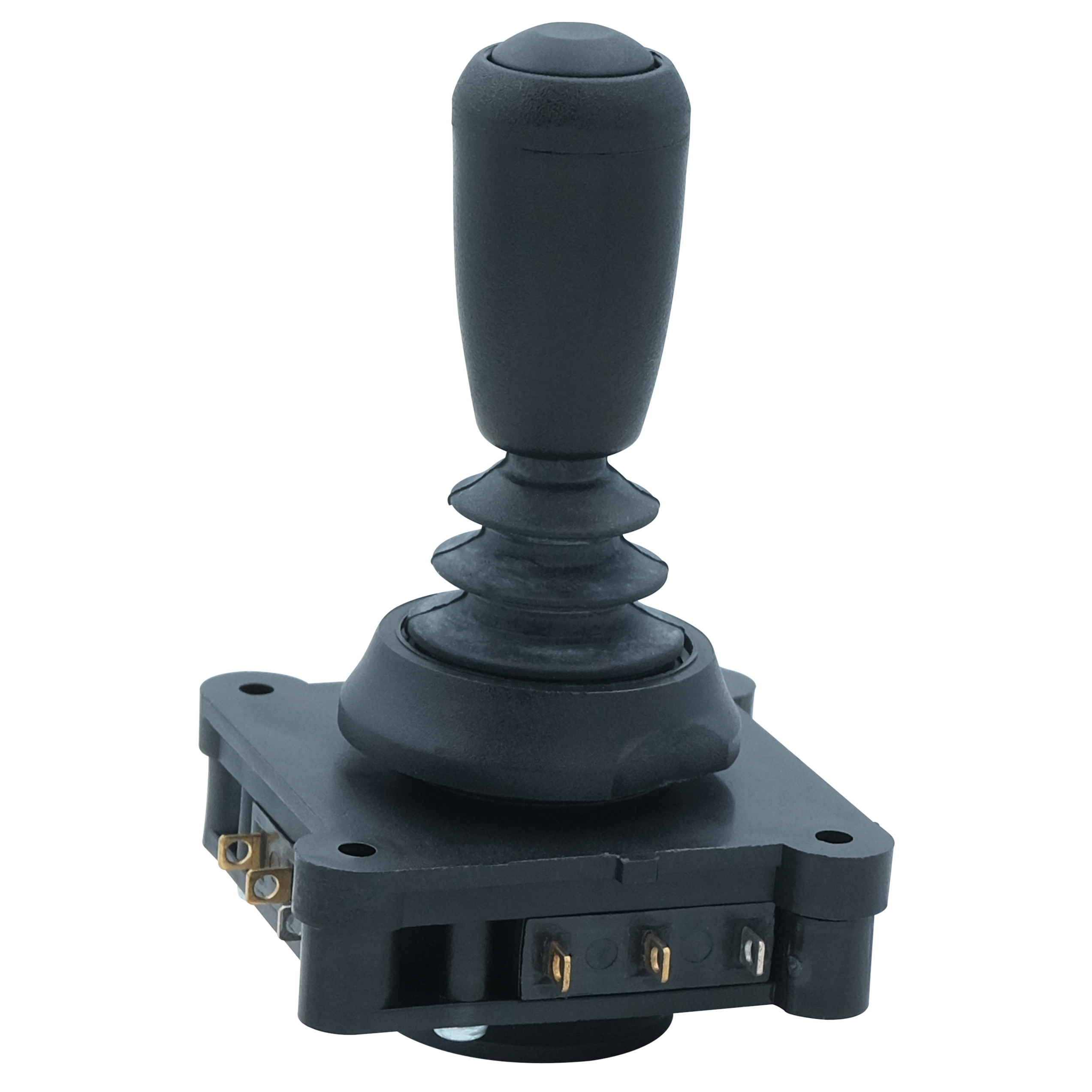

Zusatzinformation: Mit dem 4-Wege Joystick können diverse verschiedene Verbraucher wie z.B. Elektromagnetspulen angesteuert werden.
Der Joystick verfügt über 4 mechanische Micro- Schalter die wahlweise als Öffner oder Schliesser belegt werden können.
Zudem verfügt der Steuerhebel oben über ein Taster für ein zusätzliches Signal.

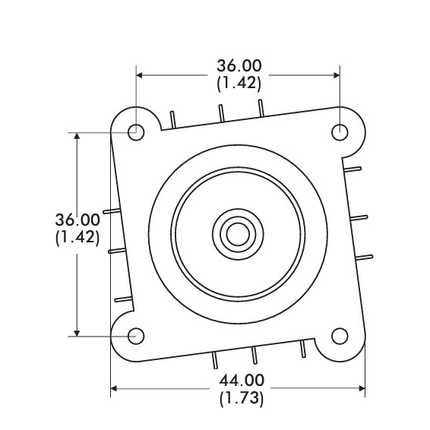

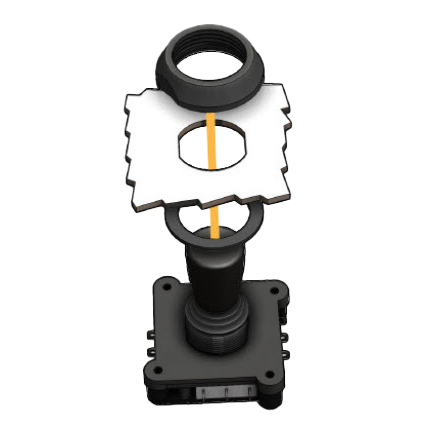

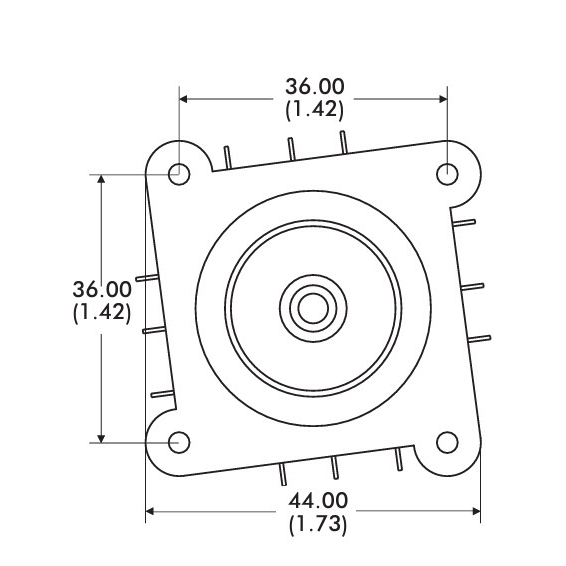

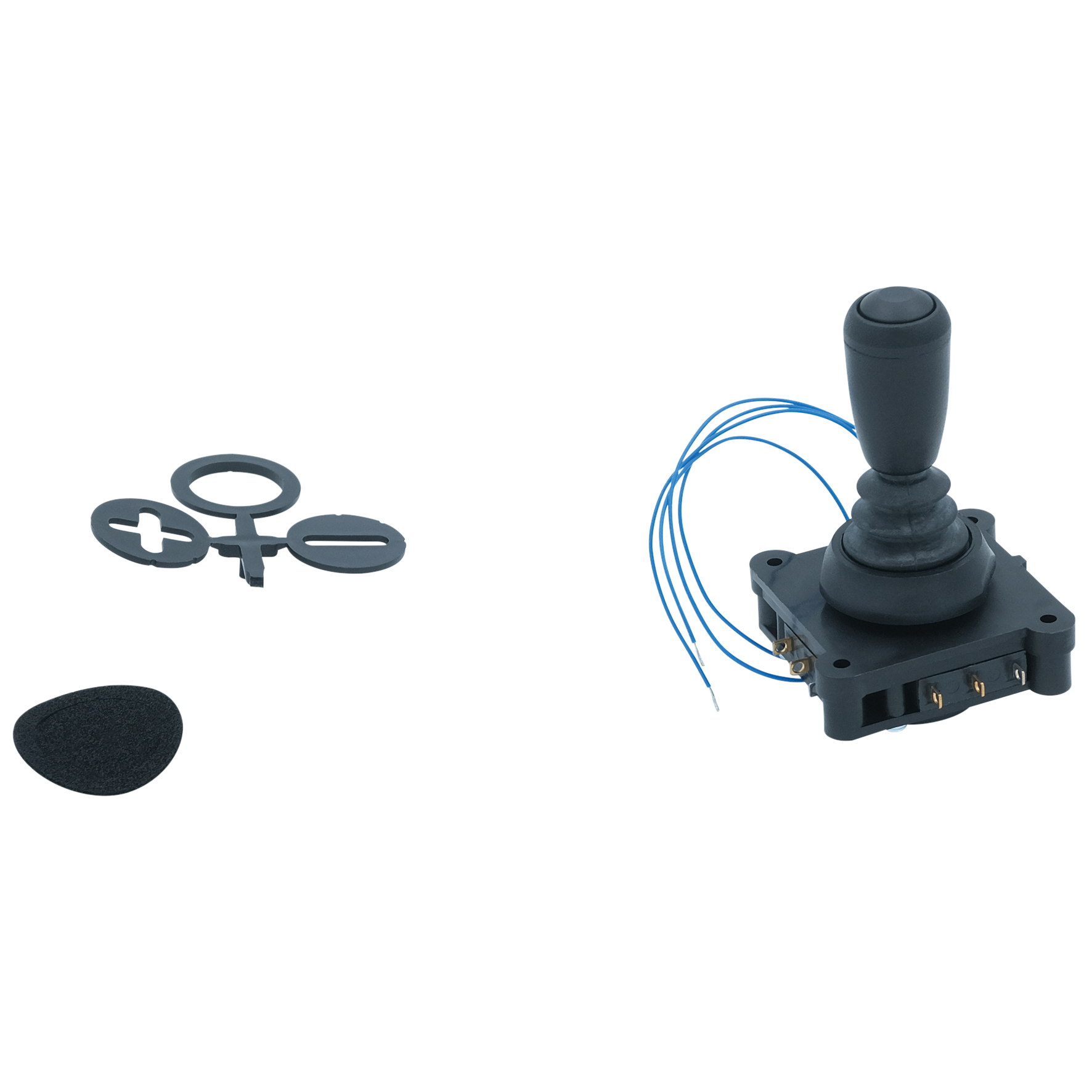

Auf der Unterseite des Schalters kann als Konfiguration eine Kulisse eingesetzt werden. Diese dient als Wegbegrenzer für den Bedienhebel z.B. für eine Umstellung von 4-Wege auf 2-Wege oder eckig auf rund. Ohne Kulisse können bei 45°- Bewegung auch 2 Schalter gleichzeitig betätigt werden.
-> Hinweis: Wenn eine Kulisse eingesetzt werden soll, muss diese mit Kleber eingeklebt werden.
Technische Eigenschaften:
-Maximalstrom Schalterkontakte 6A
-Maximalstrom Taster 0,4 A
-Anschlüsse:
-Lötkontakte COM , NO , NC (Schalter)
-2 Kabel mit offenem Ende (Taster)
-Montage mittels Klemmbefestigung Einbauloch 22 mm Durchmesser
-Maximale Paneldicke ca. 4 mm
-Hebelwinkel je Seite 24°, Hebel selbstrückstellend
